配管ヒーターとは

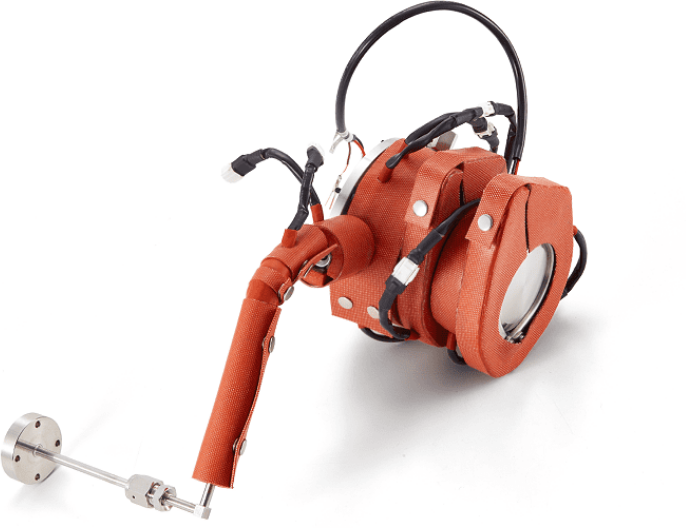

配管ヒーターの製品写真

配管ヒーター(配管用ヒーター)とは、シリコンラバーヒーターを断熱材で包み込み、配管・バルブ・ポンプに密着させて取り付けることができるように設計されたヒーターです。配管・バルブ・ポンプを加熱することによって、配管内の気体の保温、液体の流動性の向上、結露対策などが可能です。用途は、生産ライン配管、食品機械、洗浄装置、医療機器など、様々な装置、機器に使用されています。

河合電器の配管ヒーターは、複雑な形状の配管ラインに対しても、各部に確実にフィットし、かつ発熱の強弱を設けた複数のヒーターで全体設計することができ、1つの温度調節器だけで配管ライン全体の均熱化を高い精度で実現することが可能です。また、スナップボタンやマジックテープにより容易に脱着ができるため、設備のメンテナンス性も確保することができます。

配管ヒーターの製品写真

技術的なご相談、製作可否、お見積りなど、お気軽にお問い合わせください。

Webから問い合わせる

0120-394-758

平日9:00〜17:00 (休・祝日を除く)

配管ヒーターとは
製品の特徴・強み
製品の用途例
配管ヒーターの原理・基本構造
製品の仕様

使用上の注意点
よくあるご質問
配管ヒーター解決事例

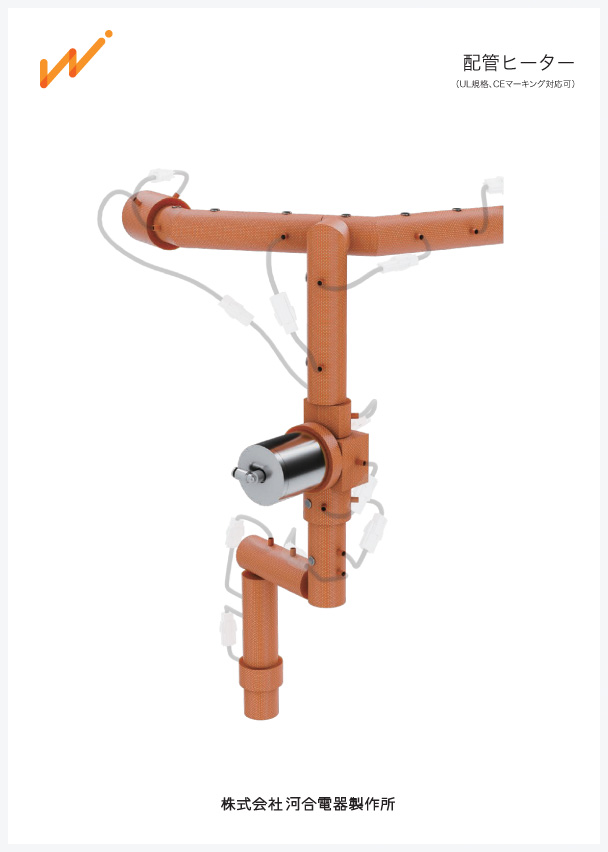

製品カタログ

製品の特徴・強み

FEATURE & STRENGTH

優れた密着性

配管・バルブ・真空ポンプに完全密着することができます。
着脱も容易

手軽に取り付け・取り外すことができます。メンテナンス時も面倒な手間がかからず便利です。
複雑な形状にも加工可

切欠、穴あけなど、複雑な形状に加エができます。クランプ（金属板押さえ）にも熱を伝えます。
配管ライン全体に対する
優れた均熱性

部分的に発熱の強弱をつけることで、配管ライン全体の温度ムラを解消し、高い精度で均熱を実現できます。
UL規格、
CEマーキング対応

UL規格、CEマーキングに対応可能です。
※ULファイルNo:KSOT2.E303825
RoHS指令10物質に対応

RoHS指令（2011/65/EU）が禁止している、鉛、水銀、カドミウム、六価クロム、PBB、PBDE、フタル酸エステル類4物質は含有していません。（規制適応除外用途を除く）

製品の用途例

EXAMPLE

CVD装置配管ライン
配管用継ぎ手
配管用バルブ
配管用クランプ
エッチング装置
排ガス分析装置
食品機械
化粧品生産ライン配管
露点計
洗浄装置
アニール装置
クライオポンプ

など上記以外にもさまざまな用途に対応できます。

配管ヒーターの
原理・基本構造

STRUCTURE

配管ヒーターは、シリコンラバーヒーターを断熱材で包み込み、配管・バルブ・ポンプに密着させて取り付けることができるように設計されたヒーターです。シリコンラバーヒーターの応用製品という位置付けであり、発熱原理はシリコンラバーヒーター同様、抵抗加熱です。抵抗加熱とは、抵抗に電流を流し、熱を発生させる方式のことを言います。抵抗で消費された電力はすべて熱に変換されるため、効率がとてもよく、電流を流すだけのシンプルな方式です。

配管ヒーターの場合、抵抗にあたるのがシリコンラバーヒーター内のニクロム線です。ニクロム線に電流を流してニクロム線が発熱します。簡単に言うと、ニクロム線に電圧を加えることで、ニクロム線内部で電子とニクロム線の中にある原子がぶつかり合い、激しく振動を起こすことで熱が発生します。

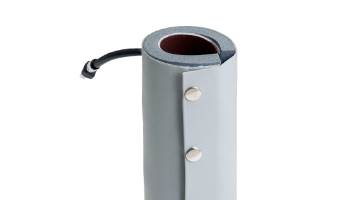

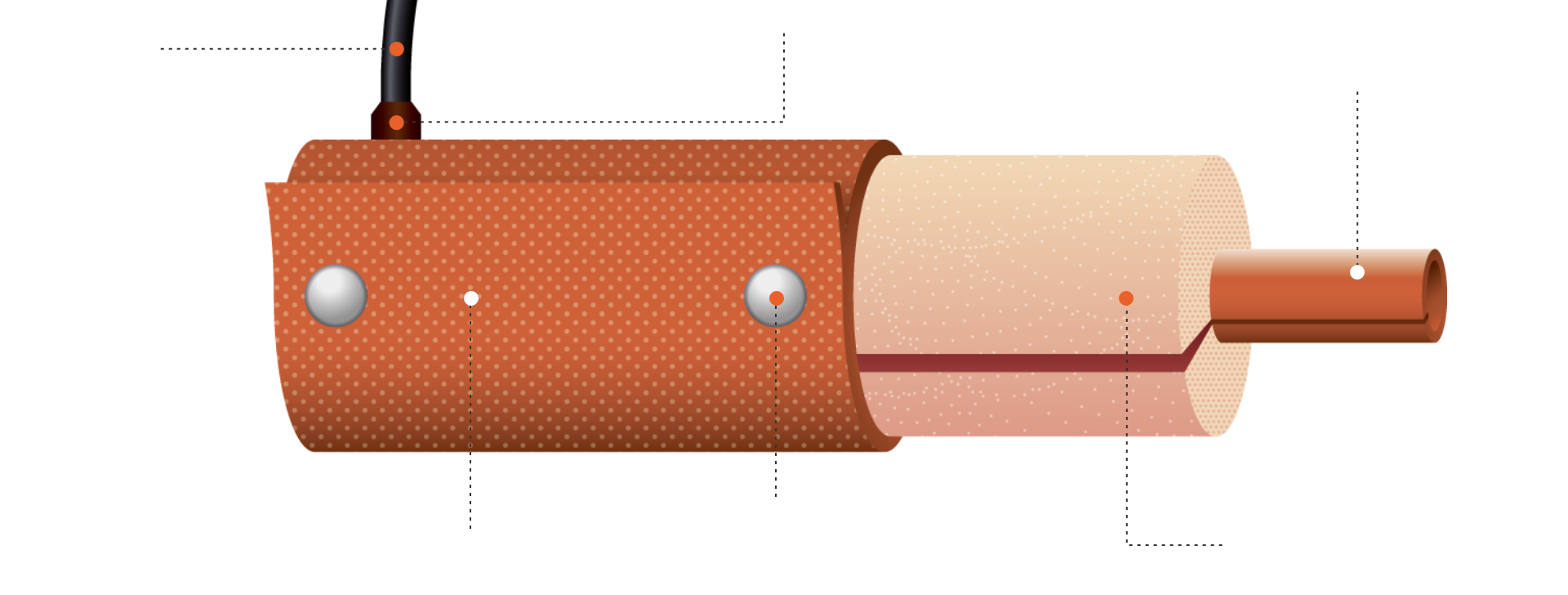

1リード線
2ゴムキャップ
3取付ベルト
4スナップボタン
5断熱材
6ヒーター（シリコン
ラバーヒーター）

写真のように、加熱対象となる配管を包み込むようにシリコンラバーヒーターがあり、その周囲を断熱材が覆っています。断熱材があることにより、放熱を抑えることができ、やけど防止にもなります。ヒーター部に関しては、シリコンゴムシートが絶縁体となっているため、感電することはありません。リード線から電気を流すとシリコンラバーヒーター内のニクロム線が発熱し、シリコンゴムシートを介して、配管を加熱する仕組みです。

製品の仕様

SPECIFICATION

河合電器のヒーターは、お客さまのご使用環境に合わせて全てオーダーメイドで製作しています。
ぜひお気軽にお問い合わせください。

一般仕様

最高使用温度		200℃
シート種類	標準品	UL94HB規格
シート種類	UL規格品	UL94V-0規格
電気特性	許容公差	消費電力(W)±10％(100Ｗ以下は±15%)
	絶縁抵抗値	100MΩ以上/DC500V
	耐電圧	1500V/1分間または 1800V/1秒間
ヒーター長		25mm以上(ストレート)※最長は配管径によります。
対象配管		ストレート配管、エルボ、継ぎ手、バルブ、クランプ、レデューサー、ベローズ、チーズ、その他特殊形状
電力密度		～ 0.8W/cm²
温度制御		熱電対、温度ヒューズ、サーモスタット等※サーモスタットでの温度制御はご遠慮ください。異常加熱防止としてのご使用をお勧めします。

最高使用温度
200℃
シート種類
標準品	UL94HB規格
UL規格品	UL94V-0規格
電気特性
許容公差	消費電力(W)±10％(100Ｗ以下は±15%)
絶縁抵抗値	100MΩ以上/DC500V
耐電圧	1500V/1分間または 1800V/1秒間
ヒーター長
25mm以上(ストレート)※最長は配管径によります。
対象配管
ストレート配管、エルボ、継ぎ手、バルブ、クランプ、レデューサー、ベローズ、チーズ、その他特殊形状
電力密度
～ 0.8W/cm²
温度制御
熱電対、温度ヒューズ、サーモスタット等※サーモスタットでの温度制御はご遠慮ください。異常加熱防止としてのご使用をお勧めします。

取り付け方法

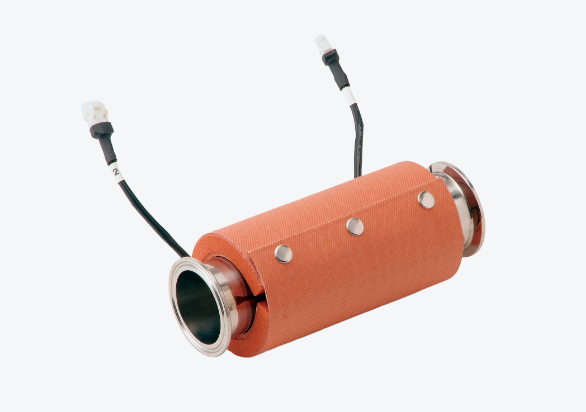

スナップボタン

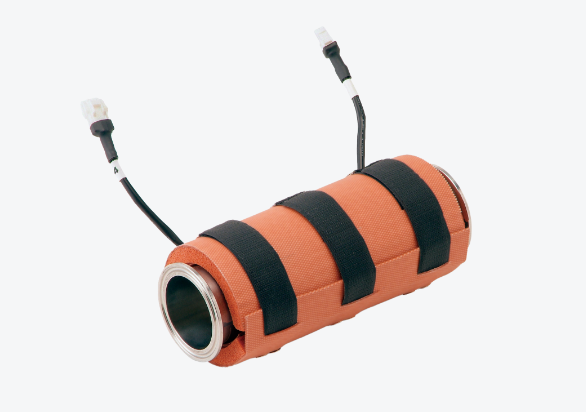

マジックテープ

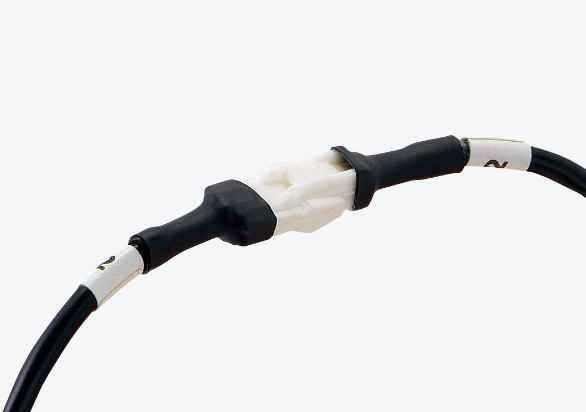

コネクター・配線ラベル

コネクター、配線ラベルにより容易に連結可能。電源は二重被覆のため安全性も高い。

使用例

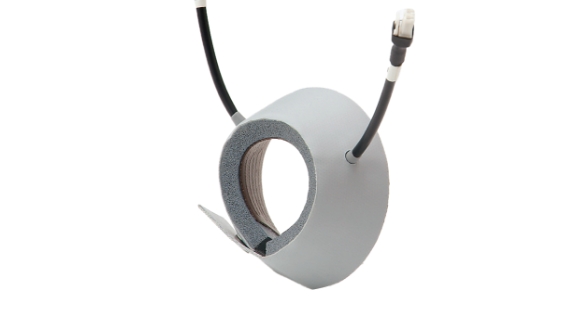

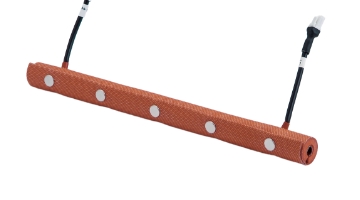

太径ストレート

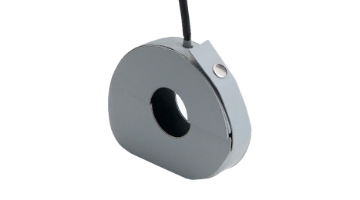

クランプ

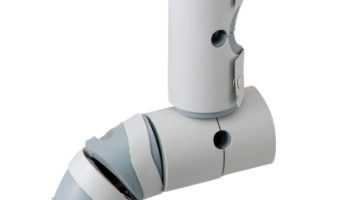

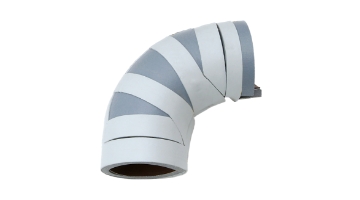

エルボ

チーズ

細径ストレート

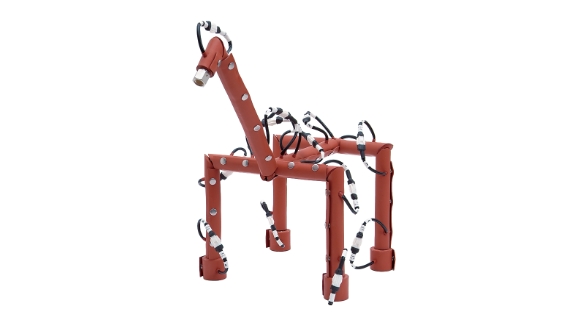

特殊配管

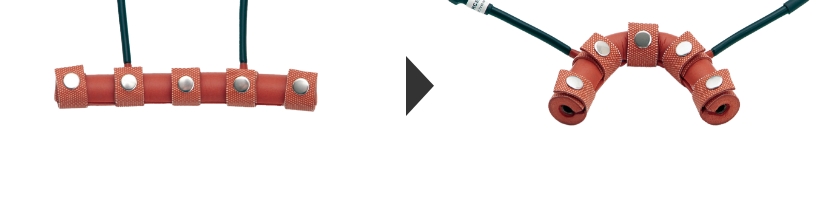

曲がった配管にも柔軟に密着できるフリースタイル構造

複雑な形状にも対応

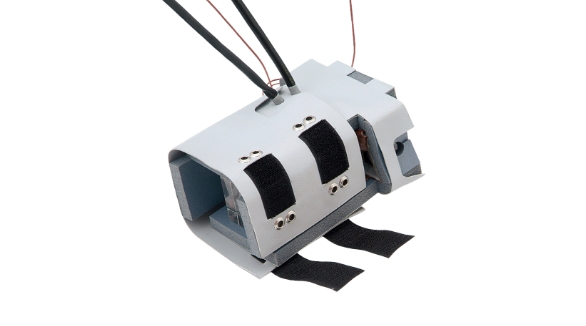

バルブ

レデューサー

基礎データ

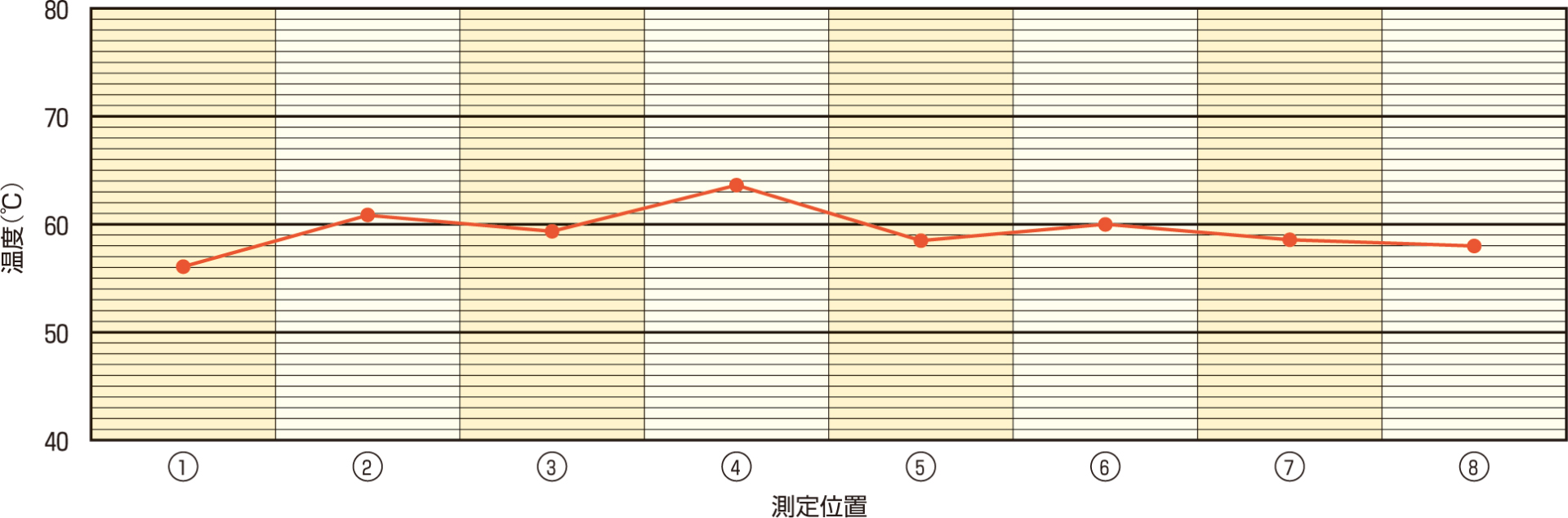

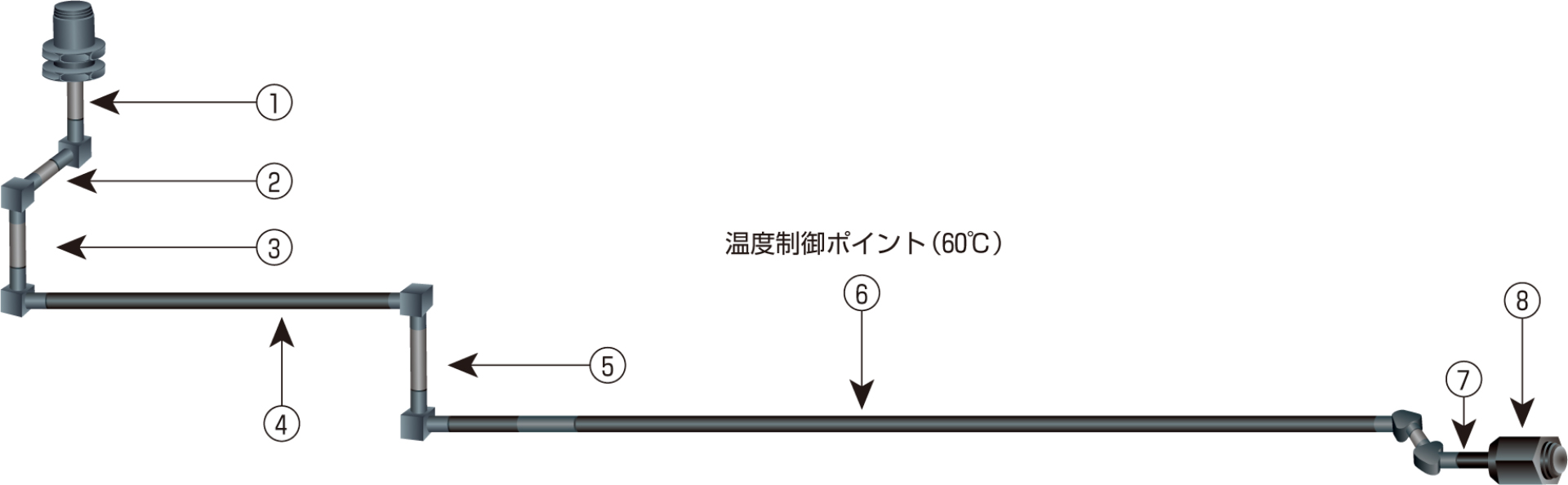

1/4インチ配管ヒーターにおける通電開始から1時間後の各測定ポイントの温度

河合電器では、複雑な形状の配管ラインに対して、各部に発熱の強弱を設けた複数のヒーターを設置します。これら複数のヒーターを1つの温度調節器だけで一括制御し、配管ライン全体の均熱化を高い精度で実現します。

使用上の注意点

CAUTIONS

加熱時の煙と匂い

配管ヒーターを高温で加熱した際、煙や特有の匂いが発生する場合があります。これはシリコンに含まれる不純物や、シリコン特有のシロキサンガスによるものです。また、脱煙処理のご依頼も受け付けております。
空焼きは禁止

ヒーターを空焼きしないでください。製品の不具合に繋がる恐れがあり、最悪の場合発火する可能性があります。
水濡れ環境での使用は禁止

漏電や感電を防ぐため、蒸気や水がかかる環境、腐食性のある環境での使用は避けてください。
用途外使用は禁止

河合電器のヒーターは、お客様のご要望に合わせて個別に設計されていますので、納入仕様書や図面に記載されている用途以外での使用は避けてください。
定格電圧以外での使用は禁止

定格電圧以外では使用しないでください。
適切な使用温度の範囲

納入仕様書や図面に記載されている使用温度を超える温度での使用は避けてください。
ヒーター取り外し時の安全確保

火傷などの事故を防止するため、使用中のヒーターを取り外す場合は、まず電源を切り、ヒーターの温度が常温に下がっていることを確認してから行ってください。
後加工は禁止

製品に後加工を加えることは避けてください。予期せぬ不具合に繋がる恐れがあります。
高温多湿環境での保管

高温多湿環境で保管した場合、ヒーターの性能や寸法に影響を与える場合があります。

よくあるご質問

QUESTION

複数のヒーターを組み合わせて配管を加熱する際、温度調節器も複数台必要ですか？

複数のヒーターを組み合わせる場合であっても、1台の温度調節器だけで一括制御することが可能です。複雑な形状の配管ラインに対しても、各ヒーターの消費電力の設定や温度センサーの取り付け位置の設計等を精緻に行いますので、簡単な操作で配管ライン全体の均熱化を実現することができます。
シロキサンとは何でしょうか？

シロキサンとは、ケイ素（Si）と酸素（O）が交互に結合しポリマーが形成された状態のことを言い、シリコンを形成する主骨格です。特徴としては毒性がなく、撥水性、粘着性、電気絶縁性を有しています。使用される環境においてはシロキサンの特性が電気機器に影響を与えることがあります。
シロキサンガスが発生しない仕様はありますか？

シリコンラバーを使用しているため、シロキサンガスの発生を完全になくすことはできません。ただし脱煙処理をすることで、シロキサンガスの影響を低減させることが可能です。
RoHS指令等、環境に対する規制が厳しくなってきていますが、河合電器の配管ヒーターは問題ありませんか？

河合電器の配管ヒーターはRoHS指令10物質（2011/65/EU）に対応していますのでご安心ください。
最終製品ではUL規格の認証取得をする予定ですが、配管ヒーターという部品単位でUL規格の認証を取得しておくメリットはありますか？

配管ヒーターという部品単位でUL規格の認証を取得しておくメリットは大いにあります。理由は、最終製品のUL規格の認証取得のハードルが下がることに加え、審査に要するトータルコスト（費用・期間）を節約できるからです。以下のページにて詳しく説明していますのでぜひご覧ください。
▶UL規格認証オーダーメイド・ヒーター
温度センサーを取り付けることは可能ですか？

可能です。熱電対や測温抵抗体、サーミスタ等、ご希望のものをご相談ください。
ヒーターを取り付けたい実機の図面がなく、正確な寸法がわからないのですが、対応は可能ですか？

可能です。現物を見せていただくことができれば、実機の図面がなくても対応させていただきます。また、実機を計測に伺うサービスもございますので、お気軽にお申し付けください。
ヒーター以外に、温度センサーや温度調節器など、周辺機器の導入も検討しているのですが、ご提案いただくことは可能ですか？

可能です。河合電器はヒーターの製造や販売だけでなく、さまざまな技術相談にお応えするサービスも提供しています。まずはお気軽にお問い合わせください。
製品の寿命はどれくらいですか？

使用方法や使用環境により異なるため、製品寿命を一概にお伝えすることは難しいです。製品寿命の評価試験も承っておりますので、ご希望の場合はご相談ください。
製品サンプルを頂くことはできますか？

河合電器のヒーターは全てオーダーメイドで製作していますので、製品サンプルのご用意はありません。どのような製品かをお見せすることは可能ですので、お気軽にお問い合わせください。
試作のコストを最小限にする方法はありますか？

河合電器のHSP（ヒート・シミュレーション・パッケージ）をお勧めします。手計算では求められない複雑な熱移動もコンピューター上で忠実にシミュレートし可視化することができますので、製品開発において従来必要とされてきた「試作を繰り返す」という工程を最小限にすることができます。
どんなヒーターを導入すればよいかわからないため、ヒーターの選定から相談することはできますか？

可能です。ヒーターと一口に申しましても、その種類は膨大です。最適なヒーターを選定するには、高度な専門知識と豊富な経験値が必要ですので、ぜひお申し付けください。被加熱物と大きさがわかれば、河合電器が熱量を計算し、ヒーターと装置周辺の仕様をトータルでご提案させていただきます。
他社製ヒーターの修理を依頼することはできますか？

他社製ヒーターの修理は承っておりません。メーカーによって設計方法や製造方法が異なるため、修理によって本来の性能が損なわれる恐れがあるためです。ただし、河合電器では第三者機関として他社製ヒーターの不具合原因を解析し、改善提案を行う「ヒータードクター」というサービスを提供しています。詳しくはお問い合わせください。
▶【解決事例】海外製シーズヒーターに発生した錆の原因分析
 ▶【解決事例】海外製ヒーターの不具合を解決したい
ヒーターを購入するかどうかは決まっていないのですが、熱に関することで技術的なアドバイスを頂くことはできますか？

可能です。内容によっては有償によりお受けすることになりますが、河合電器では「熱技術に関するコンサルティング」という総合的な技術支援サービスを提供していますので、たとえヒーターの購入を前提としていなくても、お気軽にご相談ください。
1点からでも購入できますか？

河合電器は少量多品種の製作を得意としています。1点からでも喜んで承りますので、お気軽にご相談ください。
1点あたりの価格はいくらぐらいですか？

河合電器のヒーターは全てオーダーメイドで製作していますので、仕様によって価格帯が大きく異なります。概算のお見積りをご提示することは可能ですので、お気軽にお問い合わせください。
標準品として在庫を持っている製品はありますか？

河合電器のヒーターは完全受注生産のため在庫はありません。しかし、標準仕様の一部を変更する程度のカスタムであれば、比較的短納期でお届けすることも可能です。ご検討中の仕様や製作可否などお気軽にご相談ください。
ヒーターを購入する際、河合電器との直接取引は可能ですか？販売代理店等はありますか？

特定の販売代理店は設けておらず、直接のお取り引きが可能です。互いに共通の商社様がある場合はそちらを介してお取り引きさせていただきます。
納期はどれくらいですか？

製作するヒーターの仕様や数量等によって異なりますので、詳しくはお問い合わせください。
