ET-600高温用面状ヒーター

ET-600 HIGH TEMPERATURE FOR PLANAR HEATER

ET-600高温用面状ヒーターとは

ET-600高温用面状ヒーターの製品写真

ET-600高温用面状ヒーターとは、高温域(最高600℃)での使用が可能な面状ヒーターです。絶縁材にマイカセラミックペーパーを用いており、マイカヒーターという呼称で一般流通しているヒーターと表面上の見た目が類似していますが、発熱線のパターン設計や、高温域におけるマイカセラミックペーパーの膨張特性等を考慮した独自設計により、従来の面状ヒーターや一般的なマイカヒーターでは実現が難しかった高い耐熱温度(最高600℃)および高い電力密度(最高17W/cm²)に対応することができます。

また、耐面圧力に優れており、複雑な形状加工も可能なため、熱プレス機、半導体製造装置、食品機械、研究用試験装置など、様々な装置、機器に使用されています。

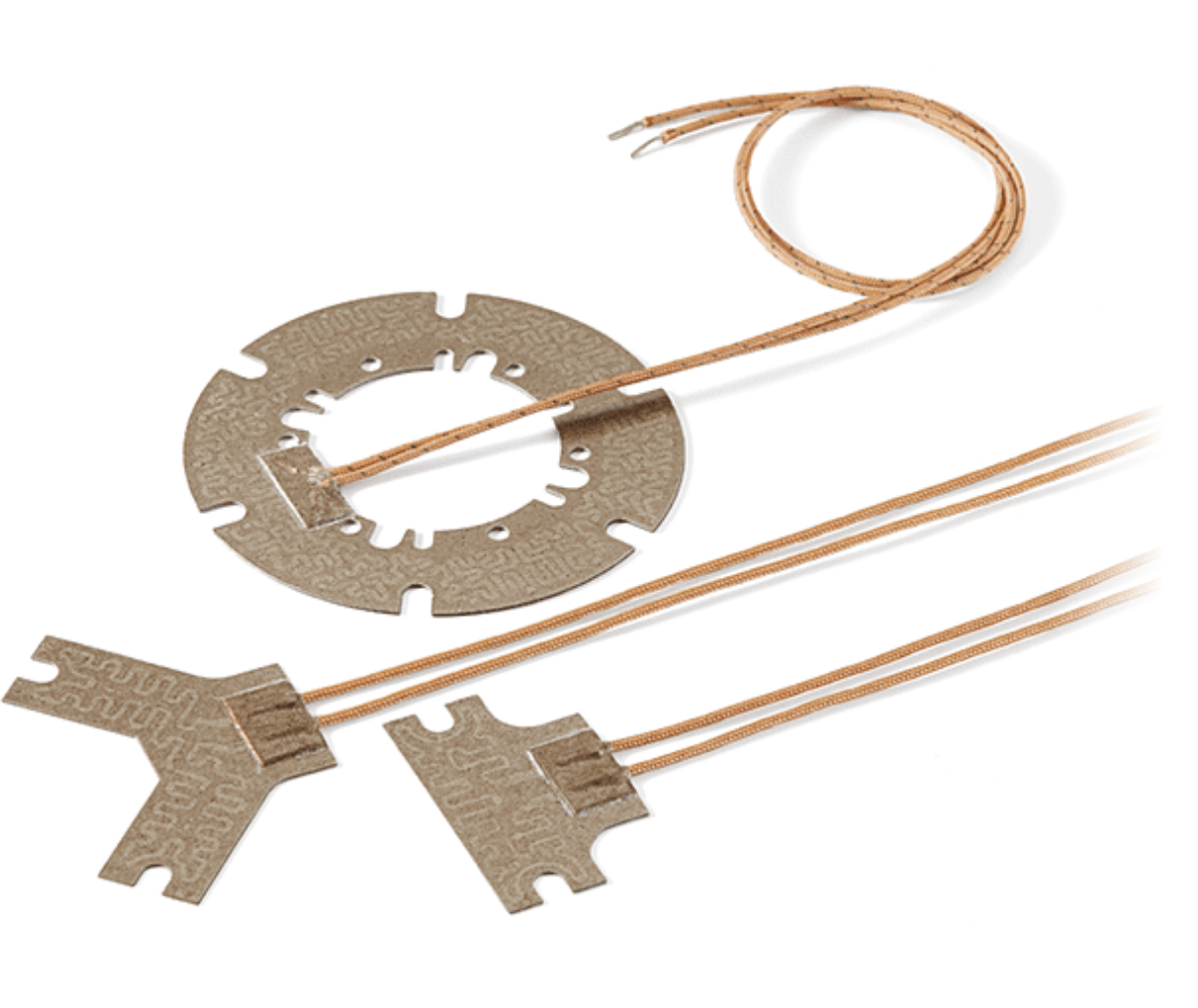

ET-600高温用面状ヒーターの製品写真

技術的なご相談、製作可否、お見積りなど、お気軽にお問い合わせください。

Webから問い合わせる
0120-394-758

平日9:00〜17:00 (休・祝日を除く)
FEATURE & STRENGTH

  • 耐熱温度は最高600℃

    高温域での使用に耐えうる独自の設計により、耐熱温度は最高600℃です。（電力密度が12W/cm²以下で一定の使用条件を満たす場合に限ります。）

  • 電力密度は最高
    17W/cm²

    最高電力密度は17W/cm²で、急速加熱が可能です。（被加熱物温度が260℃以下の場合に限ります。）

  • 耐面圧力は最大5.9MPa

    耐面圧力は最大5.9MPa[60Kgf／cm²]です。（別途詳細な打ち合わせが必要です。）

  • 抜群の均熱性

    優れた均熱性で、部分的に発熱の強弱をつけたり、発熱温度を面均一に分布することができます。

  • 極めて薄い形状

    厚さ0.9～1.5mm（リード取り出し部を除く）という非常に薄い形状です。

  • 複雑な形状にも加工可

    穴あけ、複雑な形状に加工できます。

  • RoHS指令10物質に対応

    RoHS指令（2011/65/EU）が禁止している、鉛、水銀、カドミウム、六価クロム、PBB、PBDE、フタル酸エステル類4物質は含有していません。（規制適応除外用途を除く）

EXAMPLE

など上記以外にもさまざまな用途に対応できます。

STRUCTURE

ET-600高温用面状ヒーターは、ニッケル合金をマイカセラミックペーパーで挟み込んだヒーターで、発熱原理は抵抗加熱です。抵抗加熱とは、抵抗に電流を流し、熱を発生させる方式のことを言います。抵抗で消費された電力はすべて熱に変換されるため、効率がとてもよく、電流を流すだけのシンプルな方式です。

ET-600高温用面状ヒーターの場合、抵抗にあたるのがニッケル合金です。ニッケル合金に電流を流してニッケル合金が発熱します。簡単に言うと、ニッケル合金に電圧を加えることで、ニッケル合金内部で電子とニッケル合金の中にある原子がぶつかり合い、激しく振動を起こすことで熱が発生します。

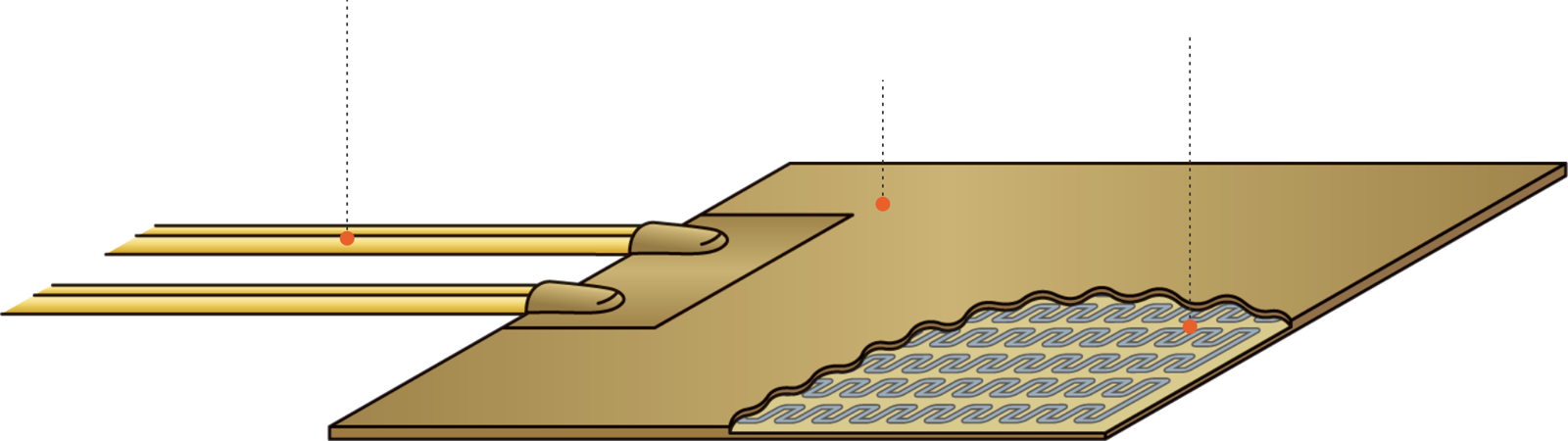

  • 1高温用リード線

    高温域での使用に耐えられるリード線を使用。

  • 2マイカセラミックペーパー

    高温域での使用に耐えられるよう特別に開発されたマイカセラミックペーパーを使用。

  • 3発熱線

    温度分布や高温域でのマイカセラミックペーパーの膨張特性等を考慮した精緻なパターン設計。

図のように、発熱するニッケル合金がマイカセラミックペーパーに挟まった状態で配置されています。マイカセラミックペーパーが絶縁体となっているため、感電することはありません。リード線から電気を流すとニッケル合金が発熱し、マイカセラミックペーパーを介して、面全体が加熱する仕組みです。この場合、面の両面から熱を発します。

マイカヒーターという呼称で一般流通しているヒーターと見た目や構造は類似していますが、ET-600高温用面状ヒーターは、高温域におけるマイカセラミックペーパーの膨張特性等を考慮した独自の発熱線パターン設計を施していることなどから、従来の面状ヒーターや一般的なマイカヒーターでは実現が難しかった高い耐熱温度(最高600℃)および高い電力密度(最高17W/cm²)に対応することができます。

SPECIFICATION

河合電器のヒーターは、お客さまのご使用環境に合わせて全てオーダーメイドで製作しています。
ぜひお気軽にお問い合わせください。

一般仕様

使用温度 最高 600℃
※12W/cm²以下で一定の使用条件を満たす場合に限ります。
最低 -150℃
※面積が大きい場合は-100℃。
シート種類 マイカセラミックペーパー
電気特性 許容公差 消費電力(W)±10％
(100Ｗ以下は±15%)
絶縁抵抗値 100MΩ以上/DC500V
耐電圧 1500V/1分間 または 1800V/1秒間
最大寸法 450 × 450mm
標準厚さ 0.9mm、1.3mm、1.5mm
最高電力密度 17W/cm²
※被加熱物温度が260℃以下の場合に限ります。
耐面圧力 5.9MPa(60Kgf/cm²)
※別途詳細打ち合わせが必要です。
熱電対 内蔵可能
使用温度
最高 600℃
※12W/cm²以下で一定の使用条件を満たす場合に限ります。
最低 -150℃
※面積が大きい場合は-100℃。
シート種類
マイカセラミックペーパー
電気特性
許容公差 消費電力(W)±10％
(100Ｗ以下は±15%)
絶縁抵抗値 100MΩ以上/DC500V
耐電圧 1500V/1分間 または 1800V/1秒間
最大寸法
450 × 450mm
標準厚さ
0.9mm、1.3mm、1.5mm
最高電力密度
17W/cm²
※被加熱物温度が260℃以下の場合に限ります。
耐面圧力
5.9MPa(60Kgf/cm²)
※別途詳細打ち合わせが必要です。
熱電対
内蔵可能

基礎データ

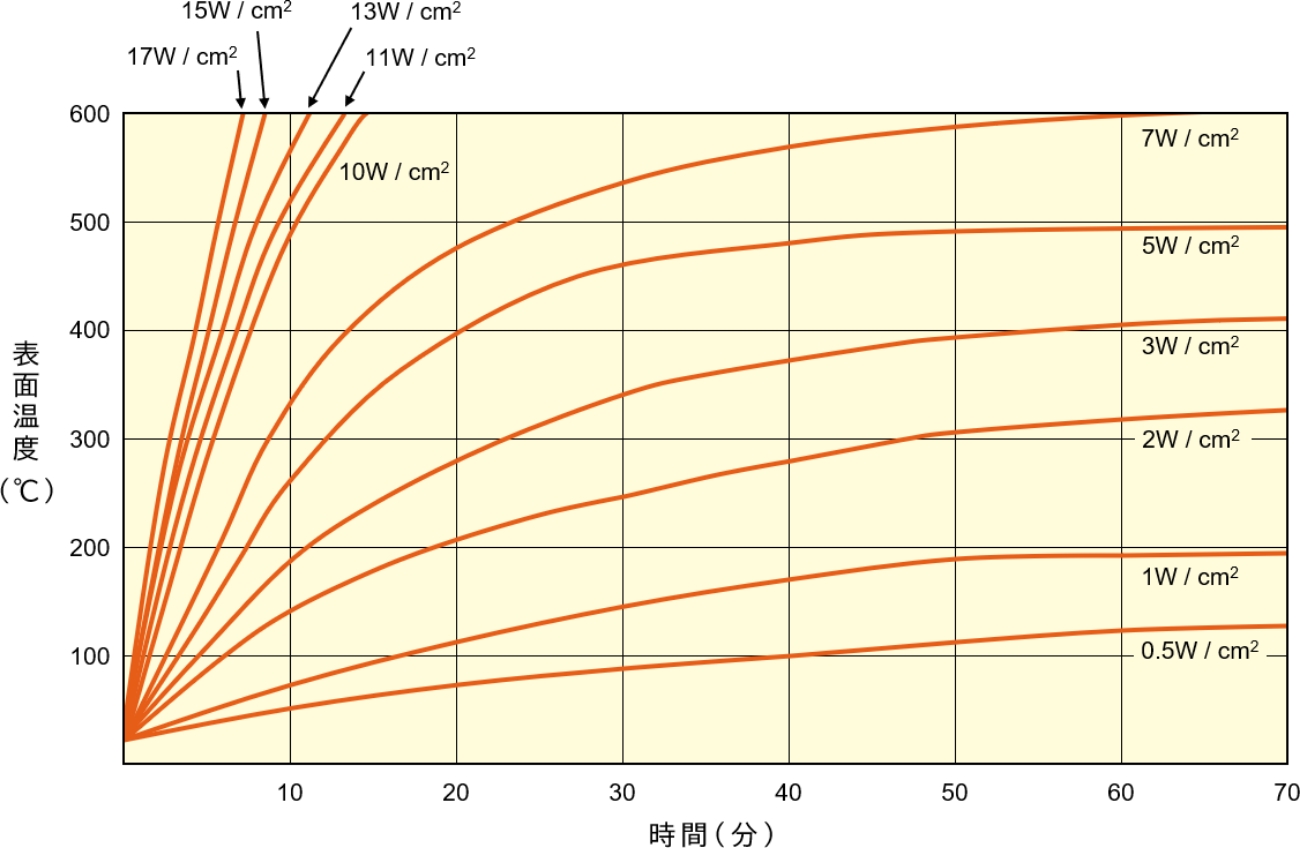

ET-600高温用面状ヒーター電力密度別温度上昇グラフ

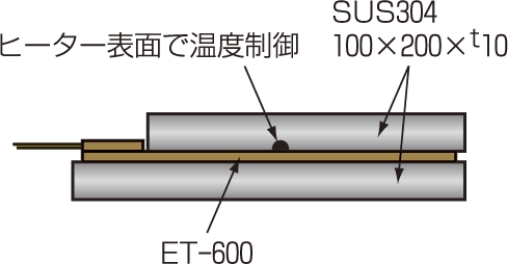

試験条件

  • ヒーターサイズ

    100 × 200mm

  • プレートサイズ

    100 × 200 × t10mm
    (SUS304)

  • ヒーター取付方法

    SUSプレートにて上下
    挟み込み

  • 温度測定位置

    ヒーター中央表面にて測定

CAUTIONS

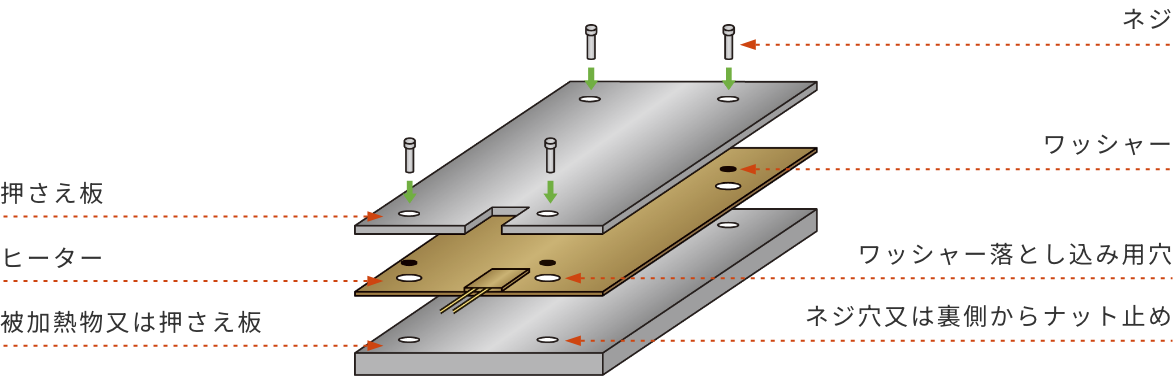

  • 基本的な取付方法

    マイカセラミックペーパーの性質上、加熱時には金属以上に膨張します。その膨張分を逃がすために、被加熱物への取り付けは図のような金属製の押さえ板での固定を基本としています。また、押え板不要タイプもありますので、詳細な取付方法はお気軽にご相談ください。

  • 押さえ板の材質と厚み

    基本的な取付方法における押さえ板の材質は被加熱物または下側押さえ板と同一としてください。ただしやむをえない場合は異材でも可能です。厚みは冷熱サイクルにより押さえ板の反りが発生するため、下表の厚みを推奨します。

    400℃時の推奨押さえ板厚(SUS材)

    ヒーター面積 厚み
    25cm²以下 1.5mm以上
    26 ～ 100cm² 2.0mm
    101 ～ 250cm² 3.0mm
    251 ～ 400cm² 4.0mm
    401 ～ 900cm² 5.0mm
    900cm²以上 6.0mm

    400℃以上の場合は+1.0mmを推奨します。

    アルミ板を使用する場合は250℃以下で使用してください。

  • 温度制御

    ヒーターの温度制御はPID制御をお勧めします。また、ヒーターの寿命や制御を安定させるため、可能な限り温度センサーとヒーターの距離を短くしてください。距離が長いとセンサーの感温までに時間を要するため、異常加熱を引き起こす場合があります。

    温度調節器 HEATCON
    製品案内を見る

  • 空焼きは禁止

    ヒーターを空焼きしないでください。製品の不具合に繋がる恐れがあり、最悪の場合発火する可能性があります。

  • 水濡れ環境での使用は禁止

    漏電や感電を防ぐため、蒸気や水がかかる環境、腐食性のある環境での使用は避けてください。

  • 用途外使用は禁止

    河合電器のヒーターは、お客様のご要望に合わせて個別に設計されていますので、納入仕様書や図面に記載されている用途以外での使用は避けてください。

  • 定格電圧以外での使用は禁止

    定格電圧以外では使用しないでください。

  • 適切な使用温度の範囲

    納入仕様書や図面に記載されている使用温度を超える温度での使用は避けてください。

  • ヒーター取り外し時の安全確保

    火傷などの事故を防止するため、使用中のヒーターを取り外す場合は、まず電源を切り、ヒーターの温度が常温に下がっていることを確認してから行ってください。

  • 後加工は禁止

    製品に後加工を加えることは避けてください。予期せぬ不具合に繋がる恐れがあります。

  • 高温多湿環境での保管

    高温多湿環境で保管した場合、ヒーターの性能や寸法に影響を与える場合があります。

QUESTION
SOLUTION

河合電器ではヒーターの製造・販売以外に、技術的なアドバイスなどを通して、
幅広くお客さまのものづくりに貢献させていただいております。

CATALOG

以下より製品カタログのPDFファイルをダウンロードしていただけます。 ※資料請求フォームよりご請求いただけるものと同一の内容です。

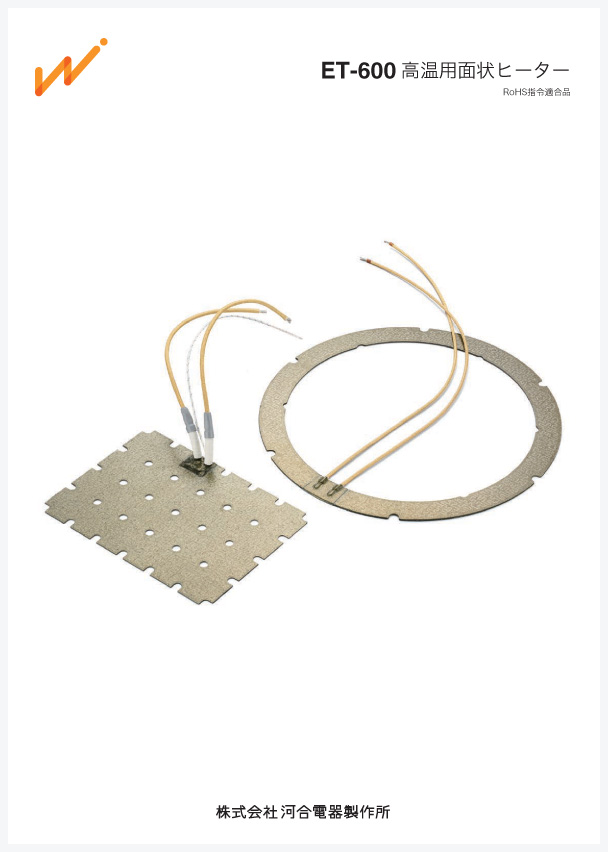

製品カタログ
