ドラムヒーターとは

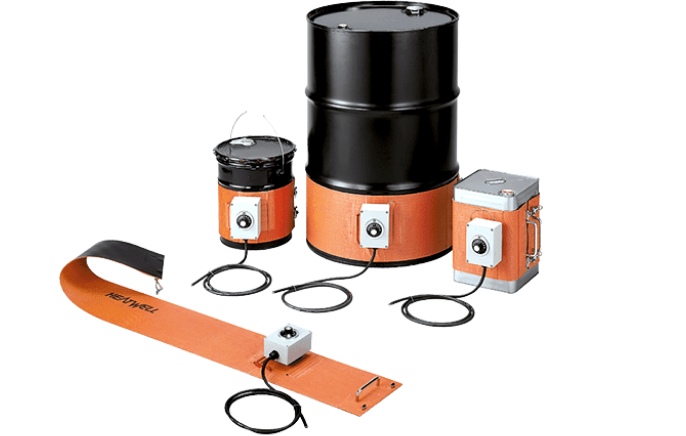

ドラムヒーターの製品写真

河合電器のドラムヒーターは、ドラム缶・ペール缶・一斗缶専用のヒーターです。温度調節器(液体膨張式)が付属していますので、液体を常に適当な粘度・温度にコントロールできます。

また、PSEに全品適合していることに加え、温度ヒューズ付きでアースを取ることもできますので、極めて安全性の高い製品です。原材料の予備加熱、高粘度液体の粘度管理、液体の凍結防止など幅広い用途で活用いただけます。

ドラムヒーターのご購入について

標準品	河合電器製作所(当ウェブサイト)、または以下の正規販売代理店よりお買い求めいただくことができます。 ▶ 石川製作所 (ドラムヒーター)
カスタム品	河合電器製作所がオーダーメイドにて承ります。ぜひお気軽にご相談ください。

ドラムヒーターの製品写真

技術的なご相談、製作可否、お見積りなど、お気軽にお問い合わせください。

Webから問い合わせる

0120-394-758

平日9:00〜17:00 (休・祝日を除く)

ドラムヒーターとは
製品の特徴・強み
製品の用途例
ドラムヒーターの原理・基本構造
製品の仕様

使用上の注意点
よくあるご質問
ドラムヒーター解決事例

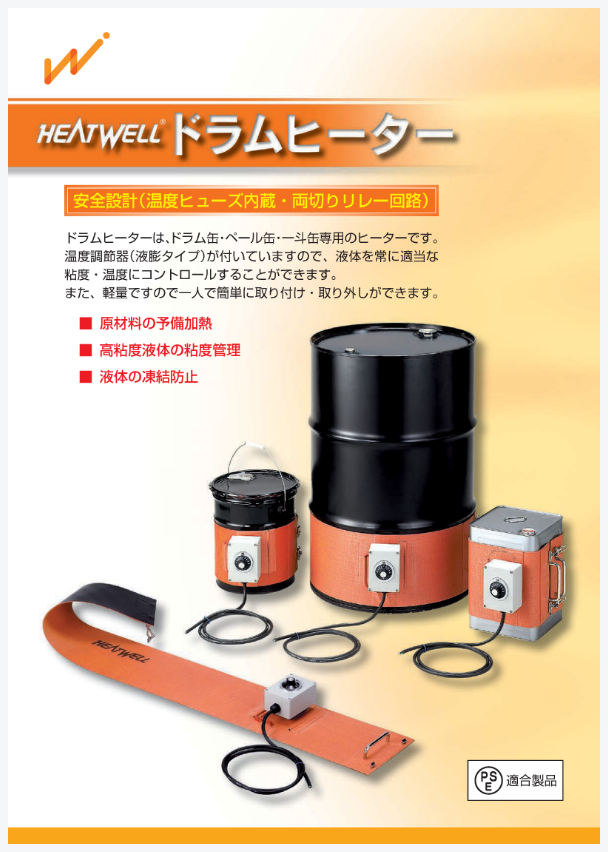

製品カタログ

製品の特徴・強み

FEATURE & STRENGTH

PSE(電気用品安全法)
全品適合

ドラムヒーターは全ラインナップがPSE(電気用品安全法)に適合しています。
温度調節器を
標準装備

温度調節器(液体膨張式：30～110℃設定)を標準装備しており、液体を常に適当な粘度・温度にコントロールできます。
温度ヒューズ付

温度ヒューズ(184℃)が内蔵されており、安全にお使いいただくことができます。
アースが取れる(ドラム缶タイプ)

ドラム缶タイプは、シリコンラバーヒーターの裏側に導電性のシートを貼り合わせているため、アースを取ることができます。
高い安全性

電力密度を0.49W/cm²以下に抑えているため、万が一温度調節が不能になるような状況が発生しても、安全性が確保されます。
脱着が容易

軽量かつ扱いやすい取付金具により、簡単に取り付けや取り外しができます。メンテナンス時も面倒な手間がかからず便利です。
100Vコンセント使用可(ペール缶タイプ、一斗缶タイプ)

ペール缶タイプ、一斗缶タイプの100V仕様は電源プラグが付属しています。直接100Vコンセントに挿し込むことができますので、購入後すぐに使用することができます。
RoHS指令10物質に対応

RoHS指令（2011/65/EU）が禁止している、鉛、水銀、カドミウム、六価クロム、PBB、PBDE、フタル酸エステル類4物質は含有していません。（規制適応除外用途を除く）

製品の用途例

EXAMPLE

原材料の予備加熱
高粘度液体の粘度管理
液体の凍結防止
油の粘度管理
インクの凝固防止
温水の保温

など上記以外にもさまざまな用途に対応できます。

ドラムヒーターの原理・基本構造

STRUCTURE

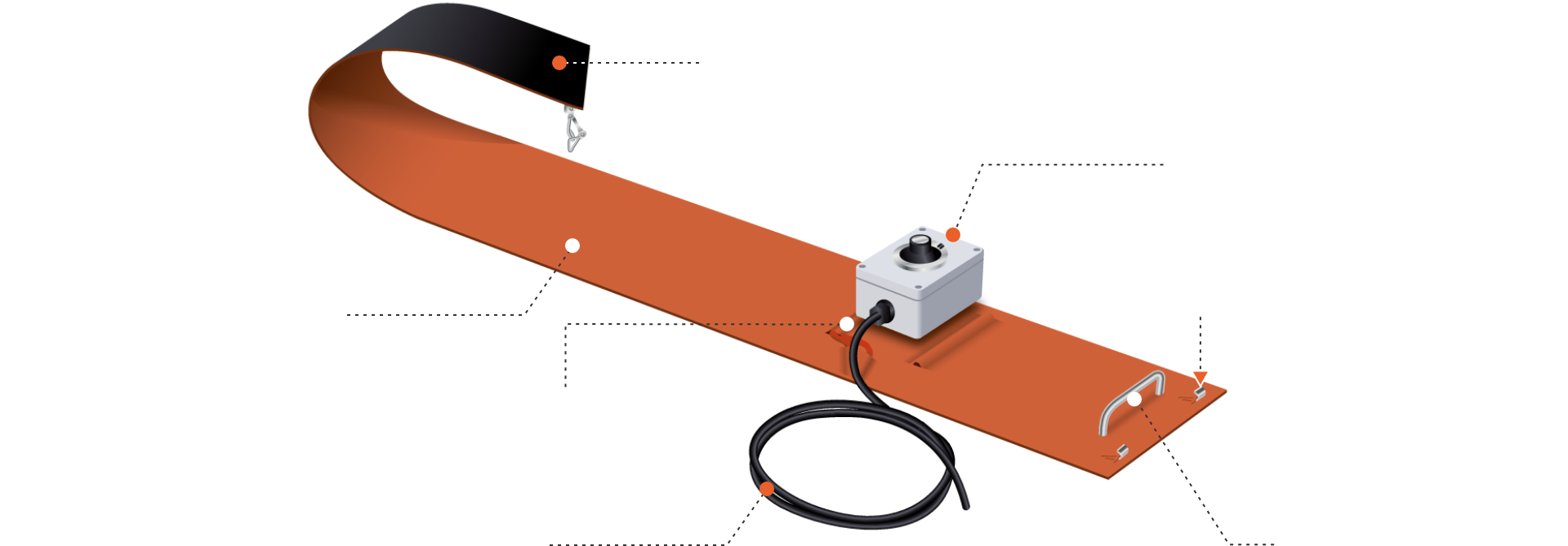

ドラムヒーターは、シリコンラバーヒーターに温度調節器や温度ヒューズ、アースシート、取手、キャッチクリップなどを取り付けたヒーターです。シリコンラバーヒーターの応用製品という位置付けであり、発熱原理はシリコンラバーヒーター同様、抵抗加熱です。抵抗加熱とは、抵抗に電流を流し、熱を発生させる方式のことを言います。抵抗で消費された電力はすべて熱に変換されるため、効率がとてもよく、電流を流すだけのシンプルな方式です。

1アースシート
2温度調節器
3キャッチクリップ
4シリコンラバーヒーター
5温度ヒューズ
6電源コード
7取手

電源コードから電気を流すことで、シリコンラバーヒーターの面全体が発熱します。温度調節器が標準装備されているため、任意の温度に加熱・保温することが可能です。また、シリコンラバーヒーターは、シリコンゴムシートが絶縁体となっているため、感電することはありませんし、温度ヒューズやアースシート(ドラム缶タイプに限る)があるため、万が一の場合でも安全性が確保されるよう設計されています。

製品の仕様

SPECIFICATION

ドラムヒーターは下記仕様を標準品としておりますが、カスタマイズのご相談も承ります。
ぜひお気軽にお問い合わせください。

標準仕様

シート種類		UL94HB規格
電気特性	許容公差	消費電力(W)±10％
	絶縁抵抗値	100MΩ以上/DC500V
	耐電圧	1500V/1分間または 1800V/1秒間
最大寸法		幅250mm × 長さ1780mm あるいは面積4450cm²以下
使用電圧		AC100V ～ 200V
最高電力密度		0.49W/cm²
温度調節器		液体膨張式設定温度：30 ～ 110℃
温度ヒューズ		184℃ (最大15A)
付属品		電源コード(1.8m) 電源プラグ(AC100V仕様のみ／アース付3芯・アース無2芯) 取手キャッチクリップアースシート

シート種類
UL94HB規格
電気特性
許容公差	消費電力(W)±10％
絶縁抵抗値	100MΩ以上/DC500V
耐電圧	1500V/1分間または 1800V/ 1秒間
最大寸法
幅250mm × 長さ1780mm あるいは面積4450cm²以下
使用電圧
AC100V ～ 200V
最高電力密度
0.49W/cm²
温度調節器
液体膨張式設定温度：30 ～ 110℃
温度ヒューズ
184℃ (最大15A)
付属品
電源コード(1.8m) 電源プラグ(AC100V仕様のみ／アース付3芯・アース無2芯) 取手キャッチクリップアースシート

標準ラインナップ

型番	取付場所	電圧・単相	容量	寸法	質量	電源プラグ	アース	取手
KDH1-200	ドラム缶(200リットル)	AC200V	2000W	250 × 1780mm	3.6Kg		◯	◯
KDH3-100	ペール缶 (20リットル)	AC100V	450W	200 × 885mm	2.0Kg	◯
KDH3-200	ペール缶 (20リットル)	AC200V	450W	200 × 885mm	2.0Kg
KDH4-100	一斗缶 (18リットル)	AC100V	600W	250 × 905mm	2.6Kg	◯		◯
KDH4-200	一斗缶 (18リットル)	AC200V	600W	250 × 905mm	2.6Kg			◯

※電源コード付です。(1.8m、約0.4Kg／アース付3芯・アース無2芯)
※アース付製品はラバーヒーターの裏面に黒色の導電シートを貼り合わせています。
※温度調節器は30 ～ 110℃設定タイプです。
※温度ヒューズ(184℃)内蔵です。
※KDH1は、JISZ1600 1種、1601 1種のL級、LM級、M級、H級のすべてのドラム缶に取り付けることができます。
※KDH3は、JISZ1620T型 1種のペール缶に取り付けることができます。
※KDH4は、JISZ1602の一斗缶に取り付けることができます。

基礎データ

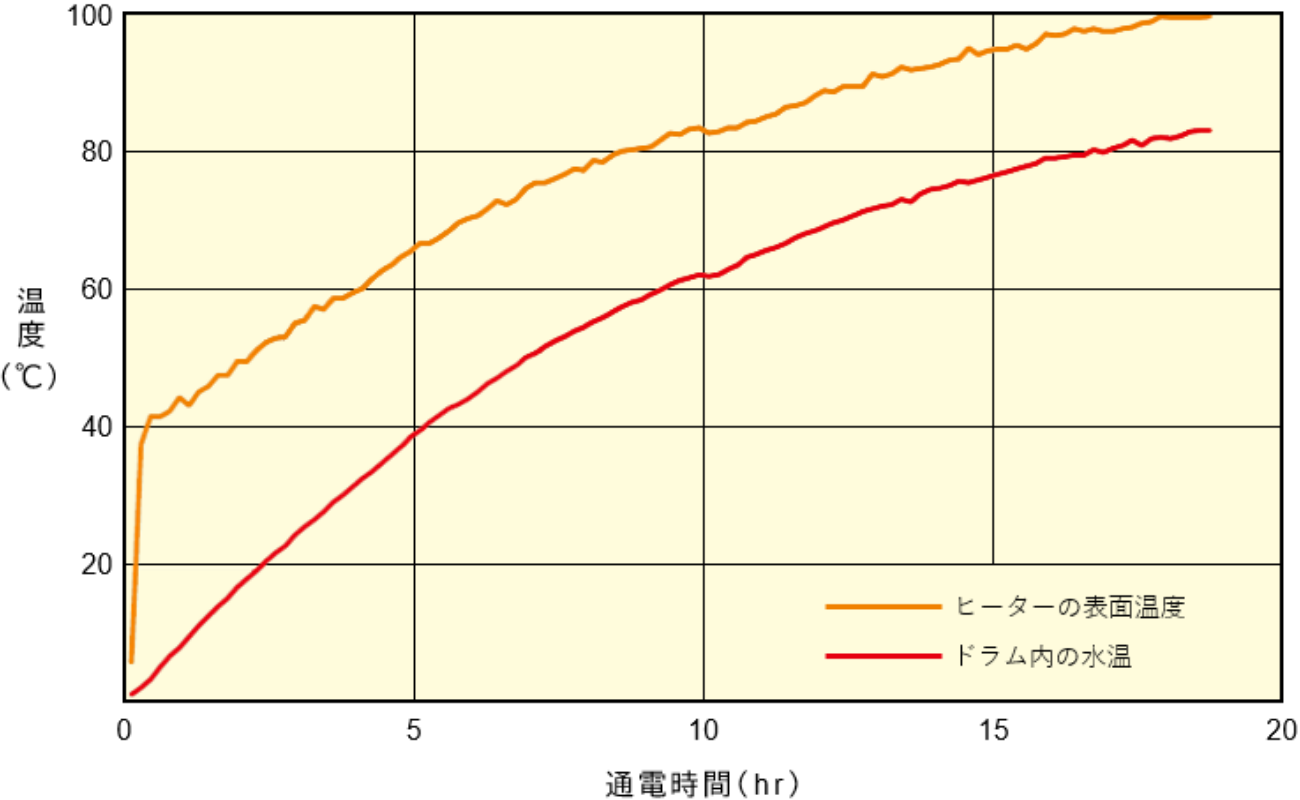

ドラム缶内の温度変化

試験条件
・ドラム缶内は満水状態(計測開始時：0℃) ・温度コントロールをせずにKDH1-200で加熱・KDH1-200はドラム缶の最下部に取り付け

使用上の注意点

CAUTIONS

引火性のある雰囲気での使用禁止

引火性のある雰囲気では使用しないでください。
ドラムヒーターの取り付け位置

ドラムヒーターは液面より下に取り付けてください。ドラム缶の場合は最下部への取り付けを推奨します。
加熱時の煙と匂い

ドラムヒーターを高温で加熱した際、煙や特有の匂いが発生する場合があります。これはシリコンに含まれる不純物や、シリコン特有のシロキサンガスによるものです。脱煙処理のご依頼も承りますのでお気軽にご相談ください。
空焼きは禁止

ヒーターを空焼きしないでください。製品の不具合に繋がる恐れがあります。
水濡れ環境での使用

漏電や感電を防ぐため、蒸気や水がかかる環境、腐食性のある環境での使用は避けてください。
用途外使用は禁止

河合電器のヒーターは、お客様のご要望に合わせて個別に設計されていますので、納入仕様書や図面に記載されている用途以外での使用は避けてください。
定格電圧以外での使用は禁止

定格電圧以外では使用しないでください。
適切な使用温度の範囲

納入仕様書や図面に記載されている使用温度を超える温度での使用は避けてください。
ヒーター取り外し時の安全確保

火傷などの事故を防止するため、使用中のヒーターを取り外す場合は、まず電源を切り、ヒーターの温度が常温に下がっていることを確認してから行ってください。
後加工は禁止

製品に後加工を加えることは避けてください。予期せぬ不具合に繋がる恐れがあります。
高温多湿環境での保管

高温多湿環境で保管した場合、ヒーターの性能や寸法に影響を与える場合があります。

よくあるご質問

QUESTION

シロキサンとは何でしょうか？

シロキサンとは、ケイ素（Si）と酸素（O）が交互に結合しポリマーが形成された状態のことを言い、シリコンを形成する主骨格です。特徴としては毒性がなく、撥水性、粘着性、電気絶縁性を有しています。使用される環境においてはシロキサンの特性が電気機器に影響を与えることがあります。
シロキサンガスが発生しない仕様はありますか？

シリコンラバーを使用しているため、シロキサンガスの発生を完全になくすことはできません。ただし脱煙処理をすることで、シロキサンガスの影響を低減させることが可能です。
標準仕様にない形状、定格のドラムヒーターも製作可能でしょうか？

可能です。ただしPSEに適合するための条件がありますので、まずはご相談ください。
RoHS指令等、環境に対する規制が厳しくなってきていますが、河合電器のドラムヒーターは問題ありませんか？

河合電器のドラムヒーターはRoHS指令10物質（2011/65/EU）に対応していますのでご安心ください。
ヒーターを取り付けたい実機の図面がなく、正確な寸法がわからないのですが、対応は可能ですか？

可能です。現物を見せていただくことができれば、実機の図面がなくても対応させていただきます。また、実機を計測に伺うサービスもございますので、お気軽にお申し付けください。
ヒーター以外に、熱電対やプレートなど、周辺機器の導入も検討しているのですが、ご提案いただくことは可能ですか？

可能です。河合電器はヒーターの製造や販売だけでなく、さまざまな技術相談にお応えするサービスも提供しています。まずはお気軽にお問い合わせください。
製品の寿命はどれくらいですか？

使用方法や使用環境により異なるため、製品寿命を一概にお伝えすることは難しいです。製品寿命の評価試験も承っておりますので、ご希望の場合はご相談ください。
製品サンプルを頂くことはできますか？

製品サンプルのご用意はありません。どのような製品かをお見せすることは可能ですので、お気軽にお問い合わせください。
試作のコストを最小限にする方法はありますか？

河合電器のHSP（ヒート・シミュレーション・パッケージ）をお勧めします。手計算では求められない複雑な熱移動もコンピューター上で忠実にシミュレートし可視化することができますので、製品開発において従来必要とされてきた「試作を繰り返す」という工程を最小限にすることができます。
どんなヒーターを導入すればよいかわからないため、ヒーターの選定から相談することはできますか？

可能です。ヒーターと一口に申しましても、その種類は膨大です。最適なヒーターを選定するには、高度な専門知識と豊富な経験値が必要ですので、ぜひお申し付けください。被加熱物と大きさがわかれば、河合電器が熱量を計算し、ヒーターと装置周辺の仕様をトータルでご提案させていただきます。
他社製ヒーターの修理を依頼することはできますか？

他社製ヒーターの修理は承っておりません。メーカーによって設計方法や製造方法が異なるため、修理によって本来の性能が損なわれる恐れがあるためです。ただし、河合電器では第三者機関として他社製ヒーターの不具合原因を解析し、改善提案を行う「ヒータードクター」というサービスを提供しています。詳しくはお問い合わせください。
▶【解決事例】海外製シーズヒーターに発生した錆の原因分析
 ▶【解決事例】海外製ヒーターの不具合を解決したい
ヒーターを購入するかどうかは決まっていないのですが、熱に関することで技術的なアドバイスを頂くことはできますか？

可能です。内容によっては有償によりお受けすることになりますが、河合電器では「熱技術に関するコンサルティング」という総合的な技術支援サービスを提供していますので、たとえヒーターの購入を前提としていなくても、お気軽にご相談ください。
1点からでも購入できますか？

河合電器は少量多品種の製作を得意としています。1点からでも喜んで承りますので、お気軽にご相談ください。
1点あたりの価格はいくらぐらいですか？

価格につきましてはお手数ですがお問い合わせください。
標準品として在庫を持っている製品はありますか？

河合電器のヒーターは完全受注生産のため在庫はありません。ただしドラムヒーターの標準品につきましては、以下の正規販売代理店からもお買い求めいただくことができ、在庫があれば即納可能です。
▶ 石川製作所 (ドラムヒーター)
ドラムヒーターを購入する際、河合電器との直接取引は可能ですか？販売代理店等はありますか？

標準品につきましては、河合電器との直接のお取り引き、および以下の正規販売代理店からのご購入、いずれもお選びいただけます。カスタム品につきましては、河合電器がオーダーメイドで承りますので、お気軽にご相談ください。
▶ 石川製作所 (ドラムヒーター)
納期はどれくらいですか？

標準品の場合は、以下の正規販売代理店に在庫があれば即納可能です。カスタム品の場合は、製作するヒーターの仕様や数量等によって異なりますので、詳しくはお問い合わせください。
▶ 石川製作所 (ドラムヒーター)
