ホースヒーター

HOSE HEATER

ホースヒーターとは

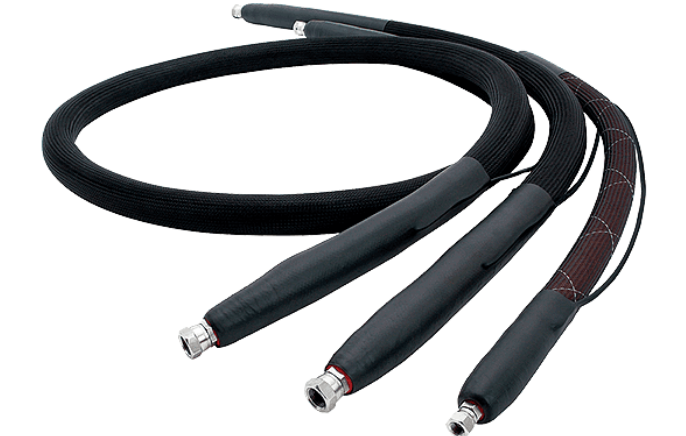

ホースヒーターの製品写真

河合電器のホースヒーターは、耐圧ホースにシリコンラバーヒーターを一体化させたフレキシブルなヒーターです。ヒーター、ホース、断熱材が一体となった製品であるため、熱ロスが少なく、効率的な加熱または保温が可能です。

ホースヒーターの最大の特徴は、優れた耐圧性にあります。常温(20℃)での最高使用圧力が5.51 ～ 20.68MPa(※)の耐圧ホースを使用しており、ホットメルトなどの高粘性液の送液ホースや、食品充填ホースなど、耐圧性が要求されるケースに最適です。さらに、用途に応じて、耐圧ホース、口径等を柔軟に選定できるため、ご希望に沿ったスペックでのご提案が可能です。

また、耐湿性、耐候性、耐薬品性にも優れており、過酷な環境下でも長寿命であることや、温度調節器と併用することにより、信頼できる温度制御が可能になることなども本製品の強みです。

※最高使用圧力は、ホースの内径や使用温度等によって異なります。

ホースヒーターの製品写真

技術的なご相談、製作可否、お見積りなど、お気軽にお問い合わせください。

Webから問い合わせる
0120-394-758

平日9:00〜17:00 (休・祝日を除く)
FEATURE & STRENGTH

  • 優れた耐圧性

    常温(20℃)での最高使用圧力が5.51 ～ 20.68MPaの耐圧ホースを使用しています。

    ※最高使用圧力は、ホースの内径や使用温度等によって異なります。

  • 優れた熱効率

    ヒーター、耐圧ホース、グラスウールの断熱材が一体となった製品であるため、熱ロスが少なく、効率的な加熱または保温が可能です。

  • 過酷な環境でも長寿命

    耐湿性、耐候性、耐薬品性に優れており、過酷な環境下でも長寿命です。

  • 温度制御が可能

    ヒーターにサーモスタットや温度センサーなどを取り付けることができますので、温度調節器と併用することにより、信頼性の高い温度制御が可能です。

  • RoHS指令10物質に対応

    RoHS指令（2011/65/EU）が禁止している、鉛、水銀、カドミウム、六価クロム、PBB、PBDE、フタル酸エステル類4物質は含有していません。（規制適応除外用途を除く）

EXAMPLE

など上記以外にもさまざまな用途に対応できます。

STRUCTURE

ホースヒーターは、高性能なフッ素樹脂ストレートホースにシリコンラバーヒーターを巻き付けたヒーターです。シリコンラバーヒーターの応用製品という位置付けであり、発熱原理はシリコンラバーヒーター同様、抵抗加熱です。抵抗加熱とは、抵抗に電流を流し、熱を発生させる方式のことを言います。抵抗で消費された電力はすべて熱に変換されるため、効率がとてもよく、電流を流すだけのシンプルな方式です。

  • 1ポリエステル編組

  • 2断熱材(グラスウール)

  • 3シリコンラバーヒーター

  • 4SUSブレード

  • 5フッ素樹脂ホース

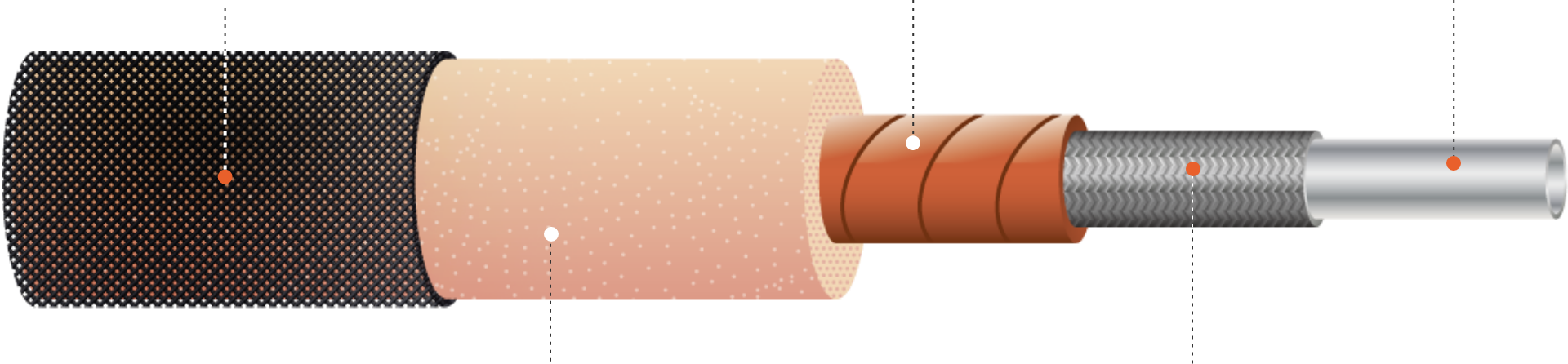

図のように、フッ素樹脂ホースをSUSブレードで覆ったものが標準品です。そのホースを包み込むように、柔軟性に富むシリコンラバーヒーターが密着しています。シリコンラバーヒーターの外側にグラスウールの断熱材があることにより、放熱を抑えることができ、やけど防止にもなります。また、シリコンゴムシートが絶縁体となっているため、感電することはありません。リード線から電気を流すとシリコンラバーヒーター内のニクロム線が発熱し、シリコンゴムシートを介して、ホースを加熱する仕組みです。最外装は、耐摩耗性、柔軟性、伸縮性に優れたポリエステル編組を採用しています。

図には描かれていませんが、ホース先端部には口金(継手)が付属します。口金は各種規格に幅広く対応しており、ホースヒーターの確実な固定が可能です。

SPECIFICATION

河合電器のヒーターは、お客さまのご使用環境に合わせて全てオーダーメイドで製作しています。
ぜひお気軽にお問い合わせください。

一般仕様

使用温度範囲 -54 ～ 200℃
※使用するホースの種類によって変わります。
シート種類
(シリコンラバーヒーター部)		 UL94HB規格
電気特性 許容公差 消費電力(W)±10％
(100Ｗ以下は±15%)
絶縁抵抗値 100MΩ以上/DC500V
耐電圧 1500V/1分間 または 1800V/1秒間
寸法 長さ 3.3m以下
ホース内径 φ6.4 ～ 28.6mm
ホース仕様 内側 フッ素樹脂ホース
外側 SUSブレード
口金 カスタマイズ可
最高使用圧力 常温時(20℃)：5.51 ～ 20.68MPa
※最高使用圧力はホースの内径や使用温度等によって異なります。
参考内径φ12.8mmの場合
20℃10.29MPa
200℃7.20MPa
最高電力密度 1.5W/cm²
温度制御 熱電対、白金抵抗体、サーミスタ、サーモスタット等
使用温度範囲
-54 ～ 200℃
※使用するホースの種類によって変わります。
シート種類
(シリコンラバーヒーター部)
UL94HB規格
電気特性
許容公差 消費電力(W)±10％ (100Ｗ以下は±15%)
絶縁抵抗値 100MΩ以上/DC500V
耐電圧 1500V/1分間 または 1800V/1秒間
寸法
長さ 3.3m以下
ホース内径 φ6.4 ～ 28.6mm
ホース仕様
内側 フッ素樹脂ホース
外側 SUSブレード
口金 カスタマイズ可
最高
使用圧力		 常温時(20℃)：5.51 ～ 20.68MPa
※最高使用圧力はホースの内径や使用温度等によって異なります。
参考
内径φ12.8mmの場合
20℃10.29MPa
200℃7.20MPa
最高電力密度
1.5W/cm²
温度制御
熱電対、白金抵抗体、サーミスタ、サーモスタット等
CAUTIONS

  • 加熱時の煙と匂い

    ホースヒーターを高温で加熱した際、煙や特有の匂いが発生する場合があります。これはシリコンに含まれる不純物や、シリコン特有のシロキサンガスによるものです。脱煙処理のご依頼も承りますのでお気軽にご相談ください。

  • 空焼きは禁止

    ヒーターを空焼きしないでください。製品の不具合に繋がる恐れがあり、最悪の場合発火する可能性があります。

  • 水濡れ環境での使用は禁止

    漏電や感電を防ぐため、蒸気や水がかかる環境、腐食性のある環境での使用は避けてください。

  • ホース口金火傷注意

    ホース口金は、通電中高温になりますのでご注意ください。

  • 液漏れ時は使用を中止

    液漏れが発生した場合はすぐに使用を中止してください。製品の不具合に繋がる恐れがあります。

  • 用途外使用は禁止

    河合電器のヒーターは、お客様のご要望に合わせて個別に設計されていますので、納入仕様書や図面に記載されている用途以外での使用は避けてください。

  • 定格電圧以外での使用は禁止

    定格電圧以外では使用しないでください。

  • 適切な使用温度の範囲

    納入仕様書や図面に記載されている使用温度を超える温度での使用は避けてください。

  • ヒーター取り外し時の安全確保

    火傷などの事故を防止するため、使用中のヒーターを取り外す場合は、まず電源を切り、ヒーターの温度が常温に下がっていることを確認してから行ってください。

  • 後加工は禁止

    製品に後加工を加えることは避けてください。予期せぬ不具合に繋がる恐れがあります。

  • 高温多湿環境での保管

    高温多湿環境で保管した場合、ヒーターの性能や寸法に影響を与える場合があります。

QUESTION
SOLUTION

河合電器ではヒーターの製造・販売以外に、技術的なアドバイスなどを通して、
幅広くお客さまのものづくりに貢献させていただいております。

CATALOG

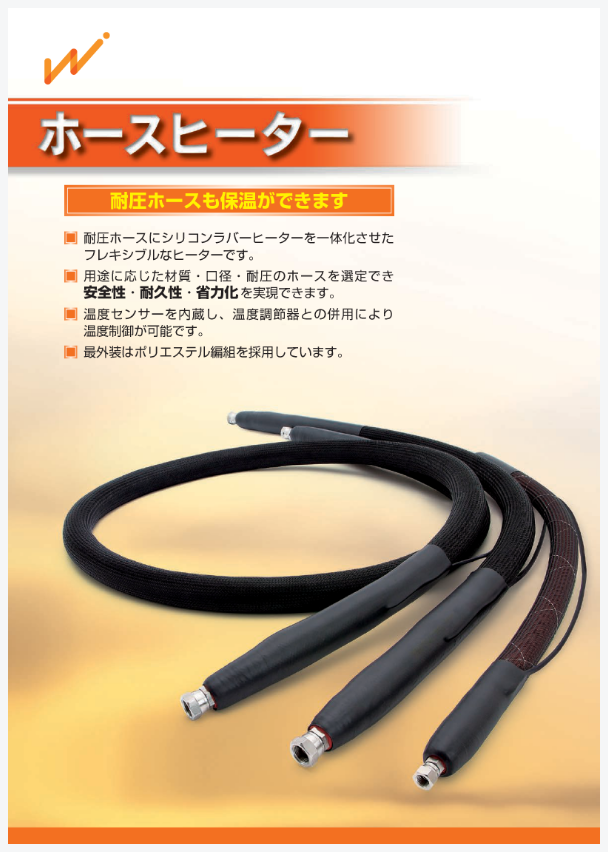

以下より製品カタログのPDFファイルをダウンロードしていただけます。 ※資料請求フォームよりご請求いただけるものと同一の内容です。

製品カタログ

ホースーヒーター
製品カタログ

PDF形式／2ページ
（0.3MB）

ダウンロードする
