フィルムヒーターとは

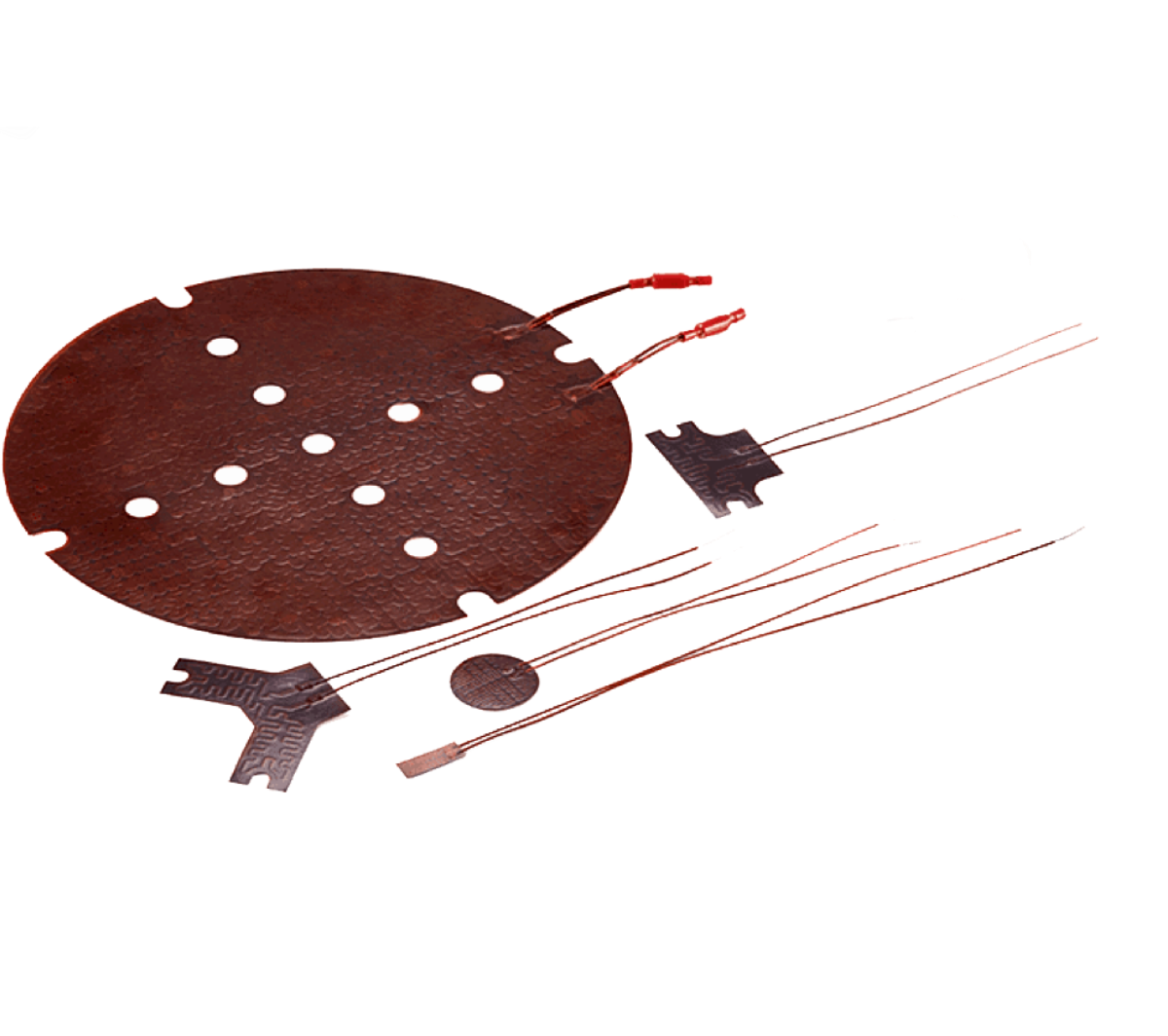

フィルムヒーターの製品写真

フィルムヒーターとは、発熱抵抗体であるニッケル合金をポリイミドシート（ポリイミドフィルム）で挟み込んだ、厚さ0.3～0.35mmの極薄の面状ヒーターです。絶縁材としてポリイミドシートを使用しているため、耐薬品性に優れています。用途は、インクジェットプリンター、ガス吸着量測定装置、真空計、試薬加熱装置など、様々な装置、機器に使用されています。

河合電器のフィルムヒーターは、穴あけや切り抜きを行うことによって、複雑な形状に加工することができます。また、電気機器に影響を与えるシロキサンガスが発生しないため、真空中、クリーンルームでの使用にも適しています。また、部分的に発熱の強弱をつけたり、面均一に発熱温度を分布させることによって、均熱化を高い精度で実現することができます。

フィルムヒーターの製品写真

技術的なご相談、製作可否、お見積りなど、お気軽にお問い合わせください。

Webから問い合わせる

0120-394-758

平日9:00〜17:00 (休・祝日を除く)

フィルムヒーターとは
製品の特徴・強み
製品の用途例
フィルムヒーターの原理・基本構造
製品の仕様

使用上の注意点
よくあるご質問
フィルムヒーター解決事例
製品カタログ

製品の特徴・強み

FEATURE & STRENGTH

極めて薄い形状

厚さ0.3～0.35mm（リード取り出し部を除く）という非常に薄い形状です。
シロキサンフリー

電気機器に影響を与えるシロキサンガスの発生がなく、アウトガスも少ないので、真空中、クリーンルームでのご使用に最適です。
優れた耐薬品性

耐薬品性に優れたポリイミドシート（絶縁材）を使用しています。
抜群の均熱性

均熱性に優れているので、部分的に発熱の強弱をつけたり、面均一に発熱温度を分布させたりすることができます。
複雑な形状にも加工可

穴あけ、複雑な形状に加工できます。
CEマーキング対応

CEマーキングに対応可能です。
RoHS指令10物質に対応

RoHS指令（2011/65/EU）が禁止している、鉛、水銀、カドミウム、六価クロム、PBB、PBDE、フタル酸エステル類4物質は含有していません。（規制適応除外用途を除く）

製品の用途例

EXAMPLE

ポーラスチャック
静電チャック
細胞培養
塗布装置
テープラミネーター
真空計
ウェハー加熱
真空貼り合わせ装置
ガス吸着量測定装置
産業用インクジェット
プリンター
試薬加熱装置
リミットスイッチ
質量分析装置

など上記以外にもさまざまな用途に対応できます。

フィルムヒーターの
原理・基本構造

STRUCTURE

フィルムヒーターは、ニッケル合金をポリイミドシート（ポリイミドフィルム）で挟み込んだヒーターで、発熱原理は抵抗加熱です。抵抗加熱とは、抵抗に電流を流し、熱を発生させる方式のことを言います。抵抗で消費された電力はすべて熱に変換されるため、効率がとてもよく、電流を流すだけのシンプルな方式です。

フィルムヒーターの場合、抵抗にあたるのがニッケル合金です。ニッケル合金に電流を流してニッケル合金が発熱します。簡単に言うと、ニッケル合金に電圧を加えることで、ニッケル合金内部で電子とニッケル合金の中にある原子がぶつかり合い、激しく振動を起こすことで熱が発生します。

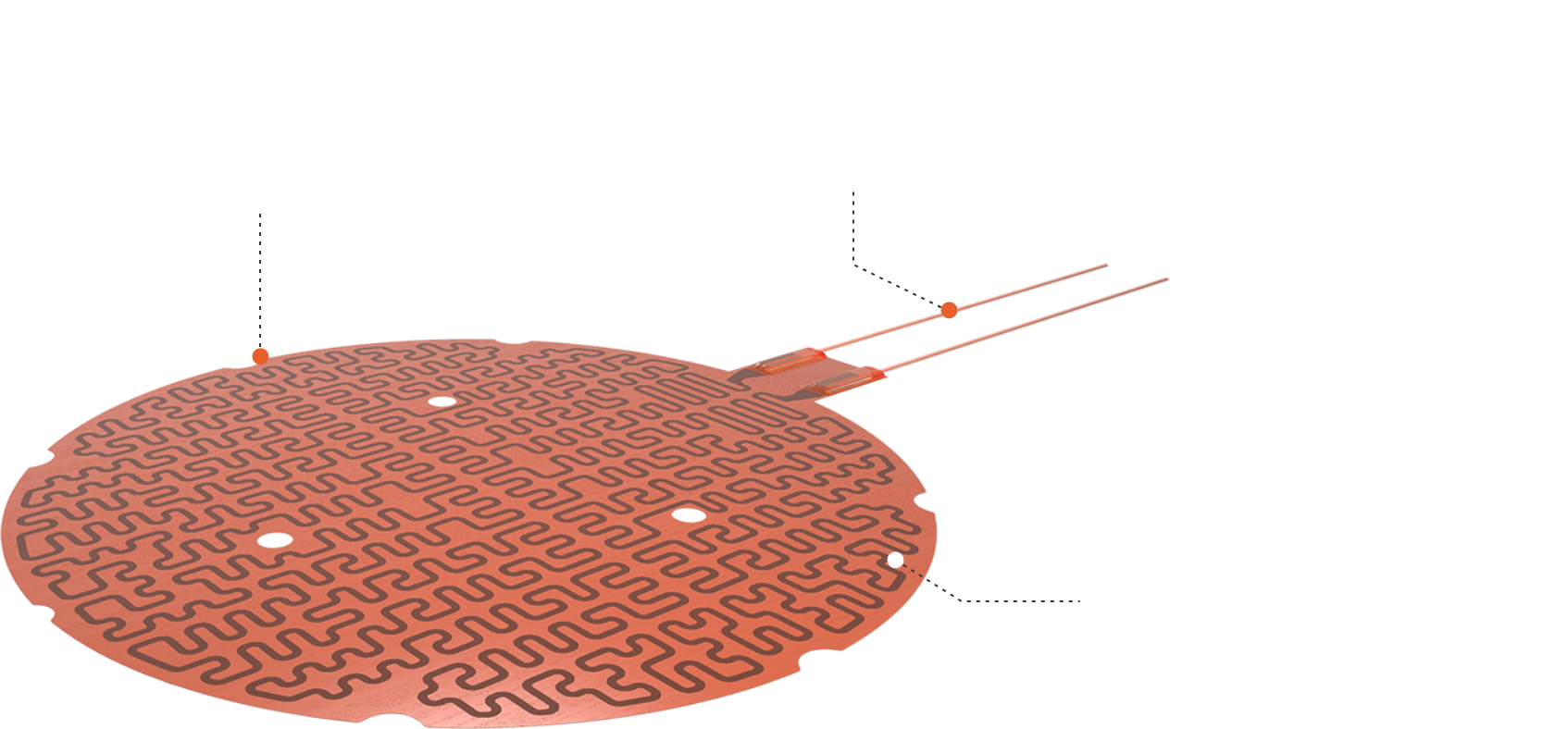

1ポリイミドシート

耐熱性、耐久性、耐薬品性に優れたポリイミドシートを使用。
2リード線

取り出し箇所は自由に選定可能。
3抵抗エレメント

ニッケル合金を使用。長時間にわたって安定した出力を確保。

写真のように、発熱するニッケル合金がポリイミドシートに挟まった状態で配置されています。ポリイミドシートが絶縁体となっているため、感電することはありません。リード線から電気を流すとニッケル合金が発熱し、ポリイミドシートを介して、面全体が加熱する仕組みです。この場合、面の両面から熱を発します。

製品の仕様

SPECIFICATION

河合電器のヒーターは、お客さまのご使用環境に合わせて全てオーダーメイドで製作しています。
ぜひお気軽にお問い合わせください。

一般仕様

使用温度		-100 ～ +300℃
シート種類		ポリイミドシート
電気特性	許容公差	消費電力(W)±10％ (100Ｗ以下は±15%)
	絶縁抵抗値	100MΩ以上/DC500V
	耐電圧	1500V/1分間または 1800V/1秒間
寸法	最小	10 × 10mm
	最大	400 × 400mm
	標準厚さ	0.3 ～ 0.35mm ※発熱線の厚さによって変わります。
電力密度		～ 3W/cm²
熱電対		内蔵可能

使用温度
-100 ～ +300℃
シート種類
ポリイミドシート
電気特性
許容公差	消費電力(W)±10％ (100Ｗ以下は±15%)
絶縁抵抗値	100MΩ以上/DC500V
耐電圧	1500V/1分間または 1800V/1秒間
寸法
最小	10 × 10mm
最大	400 × 400mm
標準厚さ	0.3 ～ 0.35mm※発熱線の厚さによって変わります。
電力密度
～ 3W/cm²
熱電対
内蔵可能

基礎データ

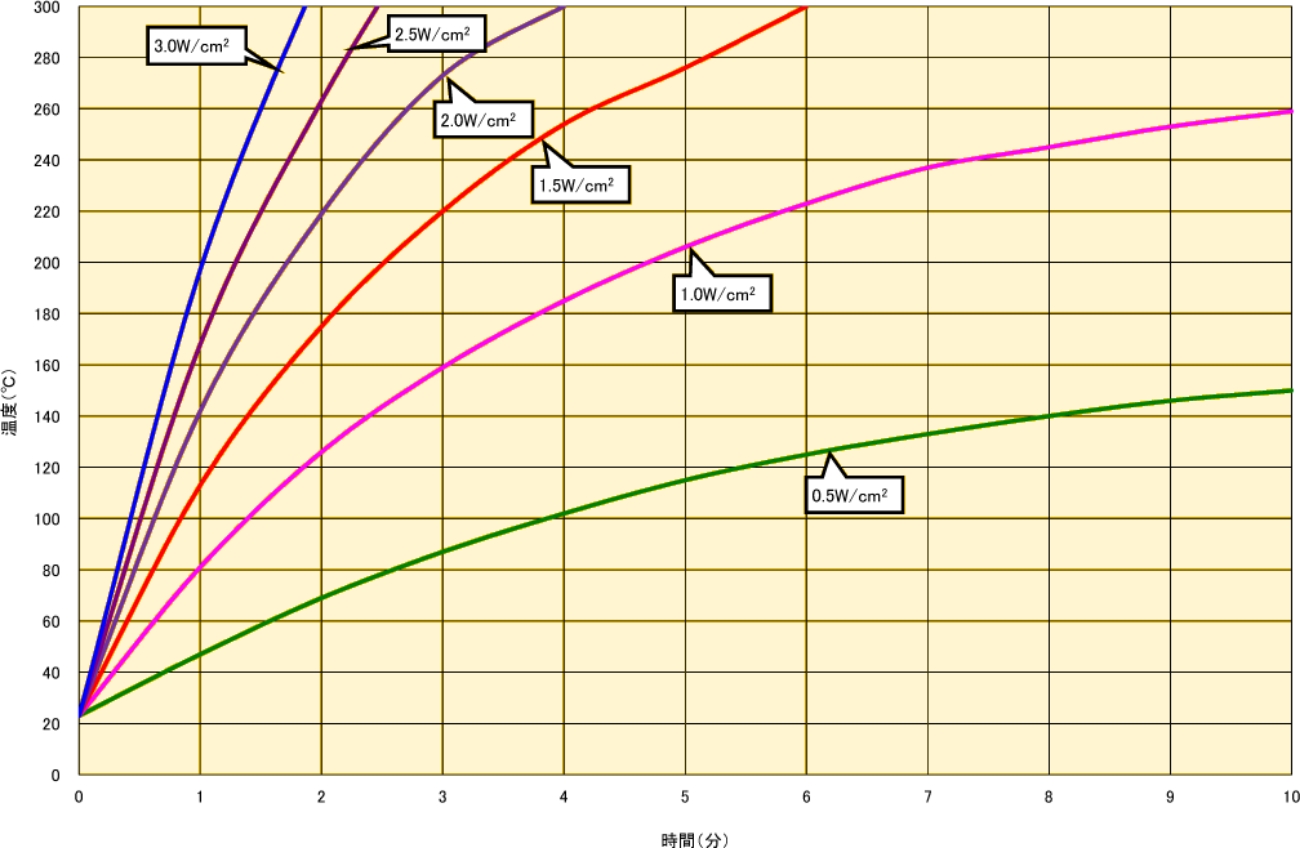

フィルムヒーター電力密度別温度上昇グラフ

試験条件

ヒーターサイズ
82.6 × 82.6mm
アルミサイズ
82.6 × 82.6 × 1.5mm
ヒーター取付方法
アルミプレートにて上下挟み込み
温度測定位置
アルミ表面中央でK線により測定 (室温23℃)

使用上の注意点

CAUTIONS

空焼きは禁止

ヒーターを空焼きしないでください。製品の不具合に繋がる恐れがあり、最悪の場合発火する可能性があります。
水濡れ環境での使用は禁止

漏電や感電を防ぐため、蒸気や水がかかる環境、腐食性のある環境での使用は避けてください。
ヒーターの固定方法

フィルムヒーターは温度の変化によって気泡が膨張する特性があるため、板金で挟み込むことが必須です。
用途外使用は禁止

河合電器のヒーターは、お客様のご要望に合わせて個別に設計されていますので、納入仕様書や図面に記載されている用途以外での使用は避けてください。
定格電圧以外での使用は禁止

定格電圧以外では使用しないでください。
適切な使用温度の範囲

納入仕様書や図面に記載されている使用温度を超える温度での使用は避けてください。
ヒーター取り外し時の安全確保

火傷などの事故を防止するため、使用中のヒーターを取り外す場合は、まず電源を切り、ヒーターの温度が常温に下がっていることを確認してから行ってください。
後加工は禁止

製品に後加工を加えることは避けてください。予期せぬ不具合に繋がる恐れがあります。
高温多湿環境での保管

高温多湿環境で保管した場合、ヒーターの性能や寸法に影響を与える場合があります。

よくあるご質問

QUESTION

真空環境下でも使用できますか？

フィルムヒーターはシロキサンガス等のアウトガスがほとんど発生しないため、真空環境下でも使用可能です。ただし条件もありますので、詳しくはお問い合わせください。
全面フラットですか？

発熱線がある部分、リード線が接続されている部分を除き、全面フラットな形状です。
接着剤で固定することはできますか？

接着剤を使って固定することはお勧めしません。接着剤によってはポリイミドシートが反応してしまう恐れがあることや、シリコン系接着剤を用いるとシロキサンガスが発生し、フィルムヒーターの利点が十分に発揮されない可能性があるためです。
フィルムヒーターを曲げて使用することはできますか？

必要に応じて曲げて使用できるように設計することが可能です。ただし条件がありますので、詳しくはお問い合わせください。
RoHS指令等、環境に対する規制が厳しくなってきていますが、河合電器のフィルムヒーターは問題ありませんか？

河合電器のフィルムヒーターはRoHS指令10物質（2011/65/EU）に対応していますのでご安心ください。
温度センサーを取り付けることは可能ですか？

可能です。熱電対や測温抵抗体、サーミスタ等、ご希望のものをご相談ください。
ヒーターを取り付けたい実機の図面がなく、正確な寸法がわからないのですが、対応は可能ですか？

可能です。現物を見せていただくことができれば、実機の図面がなくても対応させていただきます。また、実機を計測に伺うサービスもございますので、お気軽にお申し付けください。
ヒーター以外に、温度センサーや温度調節器など、周辺機器の導入も検討しているのですが、ご提案いただくことは可能ですか？

可能です。河合電器はヒーターの製造や販売だけでなく、さまざまな技術相談にお応えするサービスも提供しています。まずはお気軽にお問い合わせください。
製品の寿命はどれくらいですか？

使用方法や使用環境により異なるため、製品寿命を一概にお伝えすることは難しいです。製品寿命の評価試験も承っておりますので、ご希望の場合はご相談ください。
製品サンプルを頂くことはできますか？

河合電器のヒーターは全てオーダーメイドで製作していますので、製品サンプルのご用意はありません。どのような製品かをお見せすることは可能ですので、お気軽にお問い合わせください。
試作のコストを最小限にする方法はありますか？

河合電器のHSP（ヒート・シミュレーション・パッケージ）をお勧めします。手計算では求められない複雑な熱移動もコンピューター上で忠実にシミュレートし可視化することができますので、製品開発において従来必要とされてきた「試作を繰り返す」という工程を最小限にすることができます。
どんなヒーターを導入すればよいかわからないため、ヒーターの選定から相談することはできますか？

可能です。ヒーターと一口に申しましても、その種類は膨大です。最適なヒーターを選定するには、高度な専門知識と豊富な経験値が必要ですので、ぜひお申し付けください。被加熱物と大きさがわかれば、河合電器が熱量を計算し、ヒーターと装置周辺の仕様をトータルでご提案させていただきます。
他社製ヒーターの修理を依頼することはできますか？

他社製ヒーターの修理は承っておりません。メーカーによって設計方法や製造方法が異なるため、修理によって本来の性能が損なわれる恐れがあるためです。ただし、河合電器では第三者機関として他社製ヒーターの不具合原因を解析し、改善提案を行う「ヒータードクター」というサービスを提供しています。詳しくはお問い合わせください。
▶【解決事例】海外製シーズヒーターに発生した錆の原因分析
 ▶【解決事例】海外製ヒーターの不具合を解決したい
ヒーターを購入するかどうかは決まっていないのですが、熱に関することで技術的なアドバイスを頂くことはできますか？

可能です。内容によっては有償によりお受けすることになりますが、河合電器では「熱技術に関するコンサルティング」という総合的な技術支援サービスを提供していますので、たとえヒーターの購入を前提としていなくても、お気軽にご相談ください。
1点からでも購入できますか？

河合電器は少量多品種の製作を得意としています。1点からでも喜んで承りますので、お気軽にご相談ください。
1点あたりの価格はいくらぐらいですか？

河合電器のヒーターは全てオーダーメイドで製作していますので、仕様によって価格帯が大きく異なります。概算のお見積りをご提示することは可能ですので、お気軽にお問い合わせください。
標準品として在庫を持っている製品はありますか？

河合電器のヒーターは完全受注生産のため在庫はありません。しかし、標準仕様の一部を変更する程度のカスタムであれば、比較的短納期でお届けすることも可能です。ご検討中の仕様や製作可否などお気軽にご相談ください。
ヒーターを購入する際、河合電器との直接取引は可能ですか？販売代理店等はありますか？

特定の販売代理店は設けておらず、直接のお取り引きが可能です。互いに共通の商社様がある場合はそちらを介してお取り引きさせていただきます。
納期はどれくらいですか？

製作するヒーターの仕様や数量等によって異なりますので、詳しくはお問い合わせください。
